• Paese
• Italy

• Produttore / Marca
• Amtron, (High-Kit, Amtroncraft); Milano

• Anno
• 1970 ?

• Categoria
• Strumento da laboratorio

• Radiomuseum.org ID
• 205645

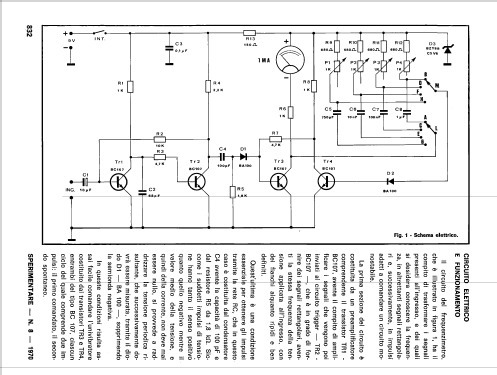

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 4

• Semiconduttori
• BC107 BC107 BC107 BC107 BA100 BA100 BZY88

• Gamme d'onda
• - senza

• Tensioni di funzionamento
• Batterie a secco / 9 Volt

• Altoparlante
• - - Nessuna uscita audio.

• Materiali
• Bachelite

• Radiomuseum.org
• Modello: High-Kit Frequencymeter UK-550 - Amtron, High-Kit, Amtroncraft;

• Forma
• Soprammobile con qualsiasi forma (non saputo).

• Dimensioni (LxAxP)
• 175 x 135 x 60 mm / 6.9 x 5.3 x 2.4 inch

• Annotazioni

• Frequenzimetro B.F. Consente di effettuare misure di frequenza nella gamma conpresa fra 0 e 100 kHz. Campo di misura in 4 gamme x10Hz - x100Hz - x1kHz - x10kHz.
  1 diodo zener BZY88C5V6. Tensione d'ingresso 0,5 - 10 Vp.p. Strumento milliamperometro 1 mA f.s.
  La scala dello strumento è tarata da 0 a 10 Hz, per cui le quattro portate fondo scala sono: 100 Hz - 1.000 Hz - 10.000 Hz e 100.000 Hz.

• Bibliografia
• -- Original prospect or advert (Catalogo originale Amtron Electronic G.m.b.H.)

• Letteratura / Schemi (1)
• Amtron Katalog 71/72

• Autore
• Modello inviato da Giovanni Pugnaghi. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 325 modelli, di cui 322 con immagini e 249 con schemi.
  Elenco delle radio e altri apparecchi della Amtron, (High-Kit, Amtroncraft); Milano
