• Country
• France

• Manufacturer / Brand
• AOIP, AOP (A.O.I.P., A.O.P.), Association des Ouvriers en Instruments de Précision; Paris

• Year
• 1991 ??

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 272200

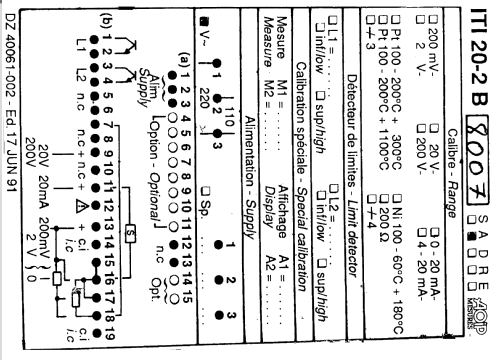

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 110; 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: Contrôleur de tableau ITI20-2A - AOIP, AOP A.O.I.P., A.O.P.,

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 90 x 45 x 165 mm / 3.5 x 1.8 x 6.5 inch

• Notes

• Voltmètre de tableau encastrable.

  3 gammes de tensions : 200mV, 2V, 20V, 200V.

  1 gamme de mesure d'intensité : 20mA.

  1 gamme de mesure de résistance : 200Ω.

  3 gammes de mesure de température suivant type de capteur externe :

  Pt100 : -200°C à +300°C.

  Pt200 : -200°C à +1200°C.

  Ni100 : -60°C à à +180°C.

  Permet la detection de limites inf/sup programmées.

  Toutes ces gammes et fonctions sont sélectionnables par programmation.

  Possède une sortie analogique type boucle de courant..



• Net weight (2.2 lb = 1 kg)
• 0.466 kg / 1 lb 0.4 oz (1.026 lb)

• Mentioned in
• - - Manufacturers Literature

• Author
• Model page created by Jean Marchal. See "Data change" for further contributors.
