Aristocrat 511
Electrical Specialty Mfg. Co. Ltd. (ESM)
- País
- Australia
- Fabricante / Marca
- Electrical Specialty Mfg. Co. Ltd. (ESM)
- Año
- 1936
- Categoría
- Radio - o Sintonizador pasado WW2
- Radiomuseum.org ID
- 170031

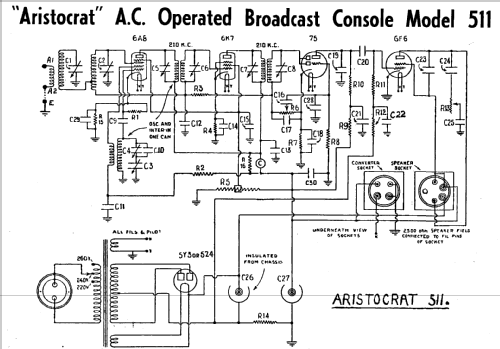

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 5
- Principio principal
- Superheterodino en general; ZF/IF 210 kHz; 2 Etapas de AF
- Número de circuitos sintonía
- 7 Circuíto(s) AM
- Gama de ondas
- OM (onda media) solamente
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 220; 240; 260 Volt
- Altavoz
- Altavoz electrodinámico (bobina de campo)
- Material
- Madera
- de Radiomuseum.org
- Modelo: Aristocrat 511 - Electrical Specialty Mfg. Co.
- Forma
- Consola baja, patas más cortas del 50%.
- Anotaciones
-
On models manufactured after the 11 May, 1936 the automatic bias on the 75 valve was replaced with fixed bias. The bias was obtained from a 30Ω tap on R14. This necessitated the addition of a de-coupling resistor of 500kΩ (connected between the lower end of R8 and the 30Ω tap), with its associated de-coupling capacitor of 0.1uF connected from the junction of 0.1uF connected from the junction of R8 and the same de-coupling resistor to earth. Also C22 (0.006uF) was increased to 0.1uF.
- Documentación / Esquemas (1)
- Radio Trade Annual of Australia (7th Edition 1939, Page 202.)
- Autor
- Modelo creado por Stuart Irwin. Ver en "Modificar Ficha" los participantes posteriores.
