• Pays
• Etats-Unis

• Fabricant / Marque
• Arvin, brand of Noblitt-Sparks Industries

• Année
• 1951 ?

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 344955

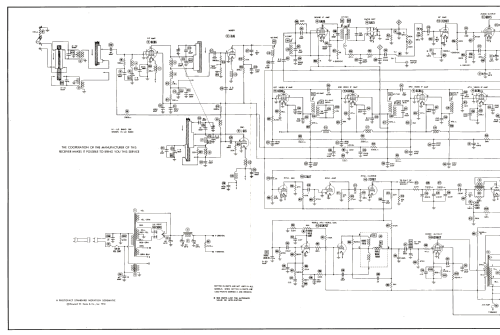

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 20

• Lampes / Tubes
• 6CB6 6J6 6CB6 6CB6 6CB6 6CB6 or 6BC5 6AC7 6AU6 6AL5 12AU7 6BF5 12AU7 6C4 6SN7GT 6SN7GT 6CD6G 6W4GT 1B3GT 5U4G 16KP4 or 16KP4A

• Principe général
• Super hétérodyne avec étage HF

• Gammes d'ondes
• Bandes en notes

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 60 Hz, 117V = 110 -120 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: 2160 Ch= TE-290 - Arvin, brand of Noblitt-Sparks

• Forme
• Modèle de table générique

• Remarques

• Arvin model 2160 is a 16” b/w TV with US standard VHF tuner channels 2 thru 13.
  Equipped with chassis TE-290, VHF tuner AE23054-3 and picture tube 14KP4 or 16KP4A.



• Schémathèque (1)
• Photofact Folder, Howard W. SAMS (Set 126 Folder 3 dated 3-51)

• Auteur
• Modèle crée par Dirk Taekels. Voir les propositions de modification pour les contributeurs supplémentaires.
