• País
• Estados Unidos

• Fabricante / Marca
• Arvin, brand of Noblitt-Sparks Industries

• Año
• 1937/1938

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 197522

• Numero de valvulas
• 5

• Válvulas
• 6A7 78 76 41 80

• Principio principal
• Superheterodino en general; ZF/IF 455 kHz

• Gama de ondas
• OM y banda pesquera (USA = tropical/marina/policia) = 150-200m

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 110 Volt

• Altavoz
• Altavoz electrodinámico (bobina de campo) / Ø 5 inch = 12.7 cm

• Potencia de salida
• 3.5 W (unknown quality)

• Material
• Madera

• de Radiomuseum.org
• Modelo: 568-A Phantom Blonde Ch= 518 - Arvin, brand of Noblitt-Sparks

• Forma
• Sobremesa apaisado (tamaño grande).

• Anotaciones

• Upper wrap-around vertical grille bars. Color ivory with mahogany columns.



  Colours and material:

  wood

  model 568: walnut

  model 568A: blonde

• Procedencia de los datos
• Collector's Guide to Antique Radios (7th Edition)

• Referencia esquema
• Rider's Perpetual, Volume 8 = 1937 and before

• Mencionado en
• Table Top Radios Vol. 1 Stein 98 (page 39.)

• Documentación / Esquemas (1)

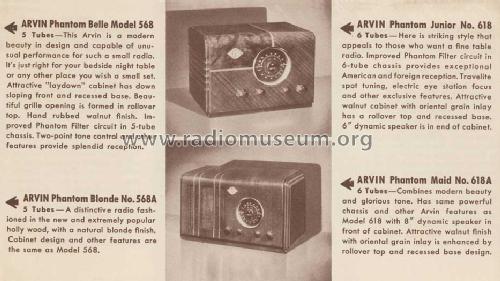

• Radio Retailing (Radio & Television R.) (June 1937.)

• Autor
• Modelo creado por Konrad Birkner † 12.08.2014. Ver en "Modificar Ficha" los participantes posteriores.
