602 Ch= RE-53

Arvin, brand of Noblitt-Sparks Industries

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1939/1940
  • Categoria
  • Radio (o sintonizzatore del dopoguerra WW2)
  • Radiomuseum.org ID
  • 33071

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di tubi
  • 6
  • Principio generale
  • Supereterodina con stadio RF; ZF/IF 455 kHz; 2 Stadi BF
  • N. di circuiti accordati
  • 6 Circuiti Mod. Amp. (AM)
  • Gamme d'onda
  • Solo onde medie (OM).
  • Tensioni di funzionamento
  • Alimentazione universale (doppia: CC/CA) / 115 Volt
  • Altoparlante
  • AP magnetodinamico (magnete permanente e bobina mobile)
  • Materiali
  • Bachelite
  • Radiomuseum.org
  • Modello: 602 Ch= RE-53 - Arvin, brand of Noblitt-Sparks
  • Forma
  • Soprammobile compatto/con bordi arrotondati/midget senza pulsantiera/tastiera.<= 35 cm (Sometimes with handle but for mains only).
  • Dimensioni (LxAxP)
  • 11.5 x 9.5 x 6.25 inch / 292 x 241 x 159 mm
  • Annotazioni

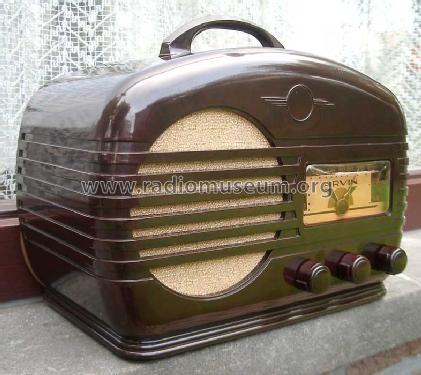

  • The Arvin model 602 in a "plastic Walnut cabinet" and the same in Ivory as model 602A can be seen 1939 at least in two fliers "New 1940 Arvin Radios". The two 6-tube AC/DC models have a built in loop antenna called "Phantom Scope", continuously variable tone control and a carrying handle. Band coverage of the 602 and 602A is 540 to 1750 kc which includes some police reception. Power consumption 30 Watts. The flier lists the tubes but instead of the 12SQ7 (or 12SQ7GT as shown in a set) a 12Q7GT which would have a cap and naturally an other pin arrangement. The chassis picture of a set shows not the 12Q7GT but 12SQ7GT without cap.
  • Prezzo nel primo anno
  • 16.95 $
  • Fonte esterna dei dati
  • Ernst Erb
  • Riferimenti schemi
  • Rider's Perpetual, Volume 11 = ca. 1940 and before
