• Country
• Germany

• Manufacturer / Brand
• Assmann, W., GmbH; Bad Homburg

• Year
• 1959–1965 ??

• Category
• Military Equipment (not Re, Tr or RXT)

• Radiomuseum.org ID
• 78567

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 1

• Valves / Tubes
• ECC82

• Main principle
• Audio-Amplification; something special ? Please give information (notes)

• Wave bands
• - without

• Details
• Remote Control (with wire or wireless)

• Power type and voltage
• Alternating Current supply (AC) / 110 - 220 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org

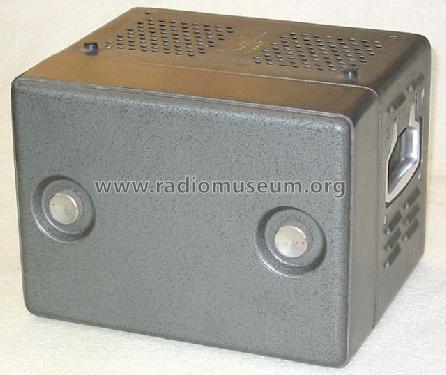

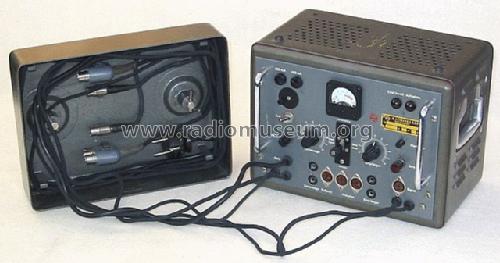

• Model: Anlaßsteuergerät MP3 - Assmann, W., GmbH; Bad Homburg

• Shape
• Boatanchor (heavy military or commercial set >20 kg).

• Dimensions (WHD)
• 275 x 164 x 160 mm / 10.8 x 6.5 x 6.3 inch

• Notes

• Vollautomatische Aufzeichnung von Funksprüchen in Verbindung eines Empfangsgerätes mittels ein bis zwei Tonschreiber TS3. Selbsttätige Überblendung zwischen den Tonschreibern, Zeitmarkengebung durch zusätzliches Zeitansagegerät möglich. Zubehör Tischmikrofon TMS7, Fußpult (einfach). Verwendung in der Fernmeldeaufklärung der Bundeswehr (Luftwaffe, Heer).

• Net weight (2.2 lb = 1 kg)
• 8.5 kg / 18 lb 11.6 oz (18.722 lb)

• Source of data
• -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb

• Mentioned in
• Funkgeschichte der GFGF (Nr. 154 (4./5. 2004), Seiten 74ff.)

• Author
• Model page created by a member from D. See "Data change" for further contributors.
