• Pays
• Allemagne

• Fabricant / Marque
• Atlas - Bremer Atlas-Werke AG; Bremen (Zweign. M

• Année
• 1947/1948

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 13986

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 3

• Lampes / Tubes
• RV12P2000 RV12P2000 RV12P2000

• No. de transistors

• Semi-conducteurs
• Tr.Gl.=Metal-rectif.

• Principe général
• Récepteur TRF - par réaction (régénératif); 1 Etage(s) BF

• Circuits accordés
• 1 Circuits MA (AM)

• Gammes d'ondes
• PO et OC

• Tension / type courant
• Appareil tous courants (CA / CC) / 110-220 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• Matière
• Boitier en bois

• De Radiomuseum.org

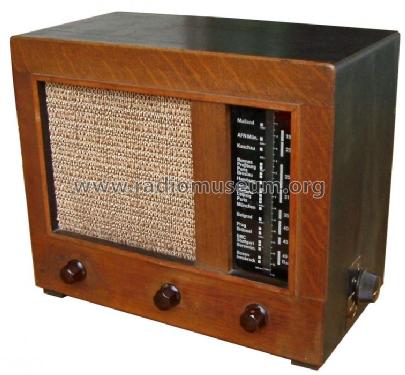

• Modèle: Ra2 - Atlas - Bremer Atlas-Werke AG;

• Forme
• Modèle de table vertical (pas forme catédrale)

• Dimensions (LHP)
• 330 x 250 x 180 mm / 13 x 9.8 x 7.1 inch

• Remarques
• 2 Endröhren parallel [RM4902]

• Prix de mise sur le marché
• 300.00 RM

• Source extérieure
• E. Erb 3-907007-36-0

• Source
• Radiokatalog Band 2, Ernst Erb

• Source du schéma
• Lange + Schenk Nr. 30 von 1948

• Littérature
• Funk-Technik (FT) (4718)

• Index des illustrations
• Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 7 modèles d'appareils, 7 avec des images et 2 avec des schémas.
  Tous les appareils de Atlas - Bremer Atlas-Werke AG; Bremen (Zweign. M
