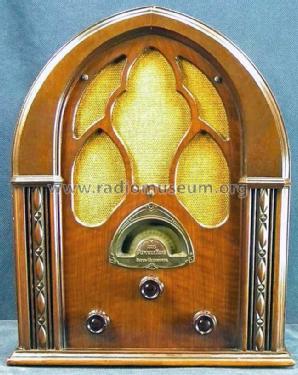

228 Cabinet
Atwater Kent Mfg. Co.; Philadelphia, USA
- Produttore / Marca
- Atwater Kent Mfg. Co.; Philadelphia, USA
- Anno
- 1932
- Categoria
- Radio (o sintonizzatore del dopoguerra WW2)
- Radiomuseum.org ID
- 18425
- Principio generale
- Supereterodina con stadio RF; ZF/IF 130 kHz
- Gamme d'onda
- Solo onde medie (OM).
- Tensioni di funzionamento
- Varie, dettagli nelle note o non conosciuti
- Altoparlante
- AP din.(bobina mobile) - elettrodinamico o a magnete permanente (?). / Ø 8.5 inch = 21.6 cm
- Materiali
- Mobile in legno
- Radiomuseum.org
- Modello: 228 Cabinet - Atwater Kent Mfg. Co.;
- Forma
- Soprammobile a cattedrale o cupola (upright, round top or pinted arch, not rounded edges only).
- Dimensioni (LxAxP)
- 16 x 19 x 10 inch / 406 x 483 x 254 mm
- Annotazioni
-
may hold chassis D(DC), F(AC), Q(Batt.). <Schematics only at the relevant chassis page, not here!
NOTE: The last digit of an Atwater Kent model number represents the quantity of tubes it uses. This applies only to the model numbers having 3 digits after the 90 series models. Additionally, the model numbers ending with 0 or 1 or 2 use 10 or 11 or 12 tubes, respectively. There are a few exceptions to this rule and the model 228Q is one of them having 7 tubes in lieu of having 8 tubes. The other versions of the model 228 all use 8 tubes. The Q (battery) version uses a permanent magnet speaker, whereas, the other models use a speaker having a field coil.
See also 220V export version Model 228.
- Fonte esterna dei dati
- E. Erb 3-907007-36-0
- Riferimenti schemi
- Rider's Perpetual, Volume 3 = 1933 and before
- Bibliografia
- Machine Age to Jet Age II
