• Land
• Italien / Italy

• Hersteller / Marke
• Autovox SPA; Roma

• Jahr
• 1960 ??

• Kategorie
• Fernseh-Empfänger/Monitor

• Radiomuseum.org ID
• 346343

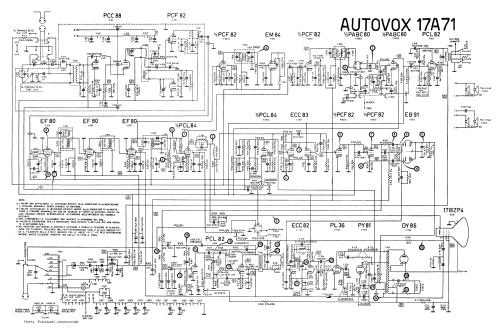

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 19

• Röhren
• PCC88 PCF82 PCF82 PABC80 EM84 PCL82 EF80 EF80 EF80 PCL84 ECC83 PCF82 EB91 PCL82 ECC82 PL36 PY81 DY87 17BZP4

• Anzahl Transistoren

• Halbleiter
• OA81

• Hauptprinzip
• Super mit HF-Vorstufe

• Wellenbereiche
• VHF/UHF (siehe Bemerkungen)

• Betriebsart / Volt
• Wechselstromspeisung / 98-252 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch)

• von Radiomuseum.org
• Modell: Televisore 17A71 - Autovox SPA; Roma

• Bemerkung

• Televisore in bianco/nero con VHF e UHF.  Lo schema del sintonizzatore UHF non è indicato, sono solo indicati i punti di collegamento.
  Cinescopio da 17 pollici con deflessione 110°.
  Controllo di tono "Voce-Musica".

• Literaturnachweis
• -- Schematic (“Televisori Commerciali” E. Costa U. Hoepli editore, III edizione, 1960.)

• Autor
• Modellseite von Pier Antonio Aluffi angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
