• Pays
• Afrique du Sud

• Fabricant / Marque
• Barlow-Wadley Barlow's; South Africa

• Année
• 1967 ?

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 338628

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 12

• Semi-conducteurs
• 2SA241 2SA71 2SA241 2SA70 2SA70 2SA70 2SA70 2SB173 2SB175 2SB178 2SB178 OA79 OA79 OA90 OA79 OA79

• Principe général
• Super hétérodyne avec étage HF; FI/IF 455/10700 kHz; 3 Etage(s) BF

• Circuits accordés
• 5 Circuits MA (AM)     8 Circuits MF (FM)

• Gammes d'ondes
• PO, OC et FM

• Tension / type courant
• Batteries / Alim. BT séparée avec fiche / D: 4x1.5 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• Puissance de sortie
• 0.5 W (1 W max.)

• Matière
• Cuir / canvas / plastique mais autre matériel en dessous!

• De Radiomuseum.org

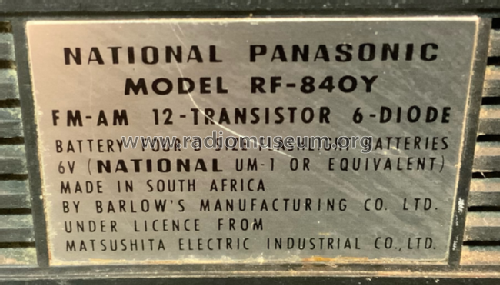

• Modèle: National Panasonic FM/AM/SW 4-Band RF840Y - Barlow-Wadley Barlow's; South

• Forme
• Portative > 20 cm (sans nécessité secteur)

• Dimensions (LHP)
• 11.6 x 6.7 x 4 inch / 295 x 170 x 102 mm

• Remarques

• FM/AM/SW 4-Band battery-powered superhet.

  Made under license to Matsushita Electric Industries, Japan.

• Poids net
• 5 lb 5 oz (5.313 lb) / 2.412 kg

• Littérature
• -- Original-techn. papers.

• Auteur
• Modèle crée par Steve Rich. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 16 modèles d'appareils, 16 avec des images et 6 avec des schémas.
  Tous les appareils de Barlow-Wadley Barlow's; South Africa
