• Paese
• Svizzera

• Produttore / Marca
• Bech, R.F.; Zürich 4

• Anno
• 1951

• Categoria
• Ricevitore militare

• Radiomuseum.org ID
• 95330

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 7

• Valvole
• 1T4 DK92 1T4 1T4 1S5 1S5 1S5

• Principio generale
• Supereterodina con stadio RF; ZF/IF 470 kHz; 2 Stadi BF

• Gamme d'onda
• Onde corte (solamente OC)

• Tensioni di funzionamento
• Batterie (di accumulatori e/o a secco) / 1,5/103 Volt

• Altoparlante
• - Per cuffie o amplificatori esterni

• Materiali
• Mobile di metallo

• Radiomuseum.org

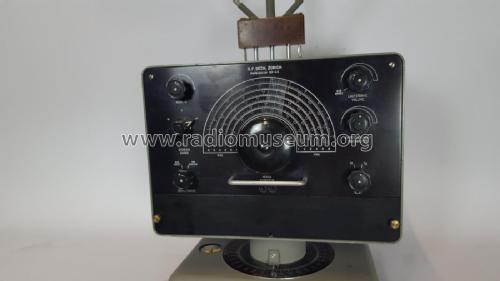

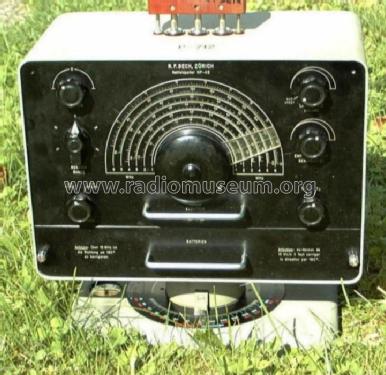

• Modello: Nahfeldpeiler NP4-S - Bech, R.F.; Zürich 4

• Forma
• Diverse forme (descritte nelle note).

• Dimensioni (LxAxP)
• 350 x 250 x 210 mm / 13.8 x 9.8 x 8.3 inch

• Annotazioni
• Frequenzbereich 1.5 - 20 MHz.
  Der Empfänger ist auf einer Grundplatte drehbar montiert. Das ganze System wird auf einen Stativ aufgesetzt. Die Peilrahmen-Antenne wird direkt auf das Empfängergehäuse gesteckt. Für die Richtungsbestimmung ist in der Rahmenantenne eine ausziehbare Stabantenne integriert.
  Militärische Bezeichnung: P-712

• Peso netto
• 9.5 kg / 20 lb 14.8 oz (20.925 lb)

• Fonte dei dati
• -- Original-techn. papers.

• Autore
• Modello inviato da Alexander Küffer. Utilizzare "Proponi modifica" per inviare ulteriori dati.
