• País
• Estados Unidos

• Fabricante / Marca
• Belmont Radio Corp. (B.R.C.); Chicago, Ill.

• Año
• 1951 ?

• Categoría
• Televisión (TV) o monitor

• Radiomuseum.org ID
• 349374

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 21

• Válvulas
• 6AG5 6J6 or 12AT7 6AU6 6AU6 6AU6 6AU6 6AL5 12AT7 or 12AU7 6AU6 6AU6 6T8 6K6GT 6SN7GT 6SN7GT 6AL5 6SN7GT 6BG6G 6W4GT 1X2 5U4G 12LP4A

• Principio principal
• Superheterodino con paso previo de RF

• Gama de ondas
• Bandas de recepción puestas en notas.

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 60 Hz, 117V = 110 -120 Volt

• Altavoz
• Altavoz dinámico (de imán permanente)

• Material
• Madera

• de Radiomuseum.org
• Modelo: Raytheon M-1106 Ch= 12AX27 - Belmont Radio Corp. B.R.C.;

• Forma
• Sobremesa de cualquier forma, detalles no conocidos.

• Anotaciones

• Raytheon model M-1106 is a 12” b/w TV with US standard VHF tuner channels 2 thru 13.

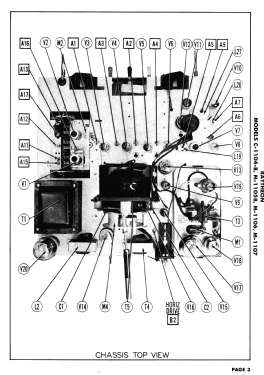

  Equipped with chassis 12AX27, a VHF tuner and picture tube 12LP4A.
  Typo in parts list tube 6W4GG has to be 6W4GT.



• Documentación / Esquemas (1)
• Photofact Folder, Howard W. SAMS (Set 141, folder 11, dated 8-51)

• Autor
• Modelo creado por Dirk Taekels. Ver en "Modificar Ficha" los participantes posteriores.
