• País
• Estados Unidos

• Fabricante / Marca
• Bendix Radio Division; Baltimore, MD

• Año
• 1946

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 210297

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 6

• Válvulas
• 1T4 1R5 1T4 1S5 3Q4 117Z3

• Principio principal
• Superheterodino con paso previo de RF; ZF/IF 455 kHz; 2 Etapas de AF

• Número de circuitos sintonía
• 7 Circuíto(s) AM

• Gama de ondas
• OM, OL y OC

• Tensión de funcionamiento
• Red / Baterías o pilas / AC/DC 105 - 125 / battery 90 & 9 Volt

• Altavoz
• Altavoz dinámico. Se desconoce si a imán permanente o electroimán.

• Potencia de salida
• 0.15 W (unknown quality)

• Material
• Cuero/Tela/ Plástico sobre otros materiales

• de Radiomuseum.org
• Modelo: 687-A - Bendix Radio Division;

• Forma
• Portátil > 20 cm (sin la necesidad de una red)

• Ancho, altura, profundidad
• 11 x 12.75 x 6.5 inch / 279 x 324 x 165 mm

• Anotaciones

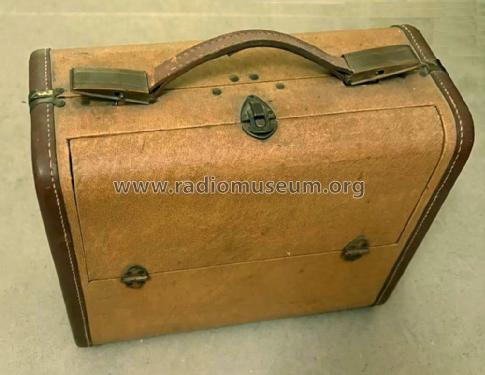

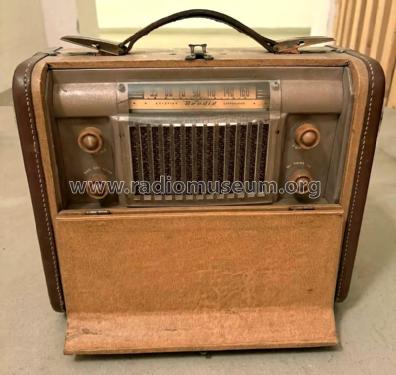

• Russet leatherette and plastic 3-way portable. 5 Tubes and rectifier. We found the first reference for this type of portable radio in "Radio & Television Retailing", August 1946 for the Bendix model 686A for AC-DC or battery, already with three-gang tuning condenser, in September 1946 for Bendix model 687A and in May 1947 it was called Bendix Airmarine Portable, model PAR-80 and PAR-80A with additional socket for Head Phones and an Antenna Jack above the 4 knobs. The schematic shows the 6 tubes which we assume were already also in the first models. The band coverage of the PAR-80 is 195 to 410 kc for airport control oowers, civil airway stations, radio range, marine beacons, etc.); 540 to 1620 kc for standard broadcast; and 2000 to 5800 kc for marine communications. Two enclosed loop antennas. 150-hour battery pack. The leatherette is called "Tolex" textileather, designed by Robert Bingman.

• Peso neto
• 9 lb 0 oz (9 lb) / 4.086 kg

• Mencionado en
• Radio Retailing (Radio & Television R.) (September 1946 page 9.)

• Autor
• Modelo creado por Ernst Erb. Ver en "Modificar Ficha" los participantes posteriores.

• Otros modelos

• Donde encontrará 440 modelos, 359 con imágenes y 216 con esquemas.
