Broadcast Recorder PR-1 (BR1)

Berlant Associates (Concertone); Los Angeles, CA

Données
Forum
Images
Collections

  • Année
  • 1955/1956
  • Catégorie
  • Enrégistreur et/ou reproducteur son/video
  • Radiomuseum.org ID
  • 129005
    • Brand: Concertone

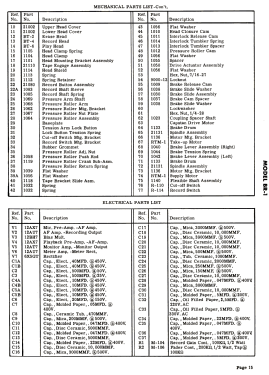

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de tubes
  • 7
  • Principe général
  • Amplification audio
  • Gammes d'ondes
  • - sans
  • Particularités
  • Magnétophone à bandes
  • Tension / type courant
  • Alimentation Courant Alternatif (CA) / 60 Hz, 115V = 110 -120 Volt
  • Haut-parleur
  • - Pour casque ou amplificateur BF
  • Matière
  • Boitier métallique
  • De Radiomuseum.org
  • Modèle: Broadcast Recorder PR-1 - Berlant Associates Concertone;
  • Forme
  • Chassis (pour intégration dans meuble)
  • Remarques

  • The Berlant Broadcast Recorder Model BR-1 consists of two sections: The broadcast recorder drive mechanism, BD-1, and the broadcast recorder amplifier, BA-1. The amplifier contains all the elements necessary to supply the erase and record heads of the mechanism with power, and to amplify the signal from the playback head to meet the requirements of a 600-ohm zero level distribution line. The drive mechanism accommodates all size reels up to and including the standard NARTB 10 1/2" professional reel. Instantaneous selection between 15 inches per second and 7.5 inches per second tape speed is provided, with aoutomatic correction of qualization.

  • Auteur
  • Modèle crée par Ernst Erb. Voir les propositions de modification pour les contributeurs supplémentaires.
