RF Power Analyst 4381

Bird Technologies, Bird Electronic Corp., Bird Engineering Co.; Cleveland (OH)

Données
Forum
Images
Collections

  • Année
  • 1979
  • Catégorie
  • Appareils de mesure et de dépannage (matériel de labo)
  • Radiomuseum.org ID
  • 342816

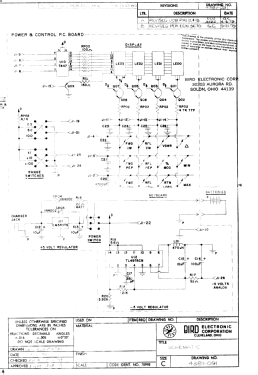

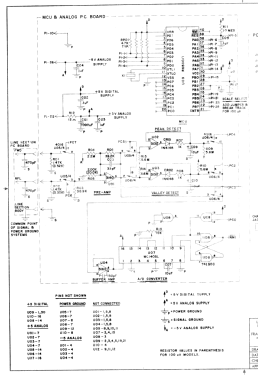

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de transistors
  • 9
  • Semi-conducteurs
  • Gammes d'ondes
  • Bandes en notes
  • Tension / type courant
  • Batteries / Alim. BT séparée avec fiche
  • Haut-parleur
  • - - Pas de sortie basse fréquence
  • Matière
  • Boitier métallique
  • De Radiomuseum.org
  • Modèle: RF Power Analyst 4381 - Bird Technologies, Bird
  • Forme
  • Modèle de table à panneau incliné
  • Dimensions (LHP)
  • 158 x 93 x 226 mm / 6.2 x 3.7 x 8.9 inch
  • Remarques

  • The Bird RF Power Meter 4381 Analyst has the following features:

    • Forward or reflected power meter with operating frequencies from 0.45 to 2,300 MHz with power measurement range from 0.1 to 10,000 Watts in CW or FM.
    • Four digit display with automatic comma placement.
    • Measurement options: Emitted power, both forward and reflected in Watts or dBm; VSWR; return losses in dB; peak power in Watts; and modulation in percentage.
    • Option to detect and store the minimum/maximum power.
    • Powered by rechargeable Ni-Cad batteries and equipped with a battery charger.
    • Accuracy
      Power Readings: ±5% of full scale
      SWR:  ±10% of reading
      % Modulation: ±5% (for CW power level > 1/3 of full scale)
      Return Loss:  ±0.3dB to corresponding SWR value
    • Modulation Frequency: 50-10kHz
    • Impedance: 50Ω
    • Insertion SWR: 1.05 max to 1GHz
  • Poids net
  • 1.8 kg / 3 lb 15.4 oz (3.965 lb)
  • Littérature
  • -- Original prospect or advert (“Radio Rivista” official organ of "ARI Amat. Radio Assoc." of Italy, number 3, March 1981.)
  • Schémathèque (1)

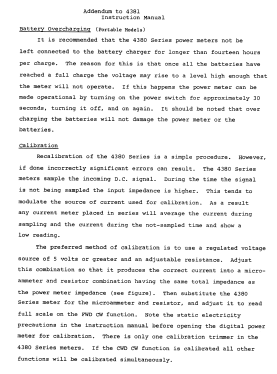

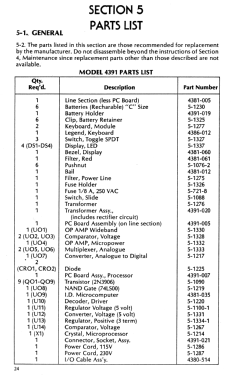

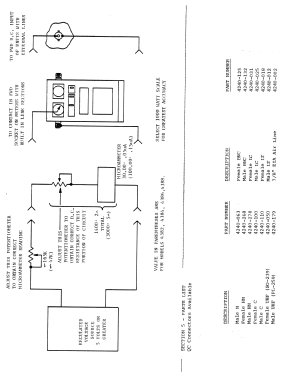

  • -- Original-techn. papers. (Original "Instruction Book" for series 4380 by Bird)
  • Schémathèque (2)
  • orig. Instruction Book
  • Schémathèque (3)
  • - - Manufacturers Literature (The Best Got Better, Bird 4381, Bulletin No. PA 4381-1179, dated 1979)
  • Auteur
  • Modèle crée par Pier Antonio Aluffi. Voir les propositions de modification pour les contributeurs supplémentaires.
