- País
- Alemania
- Fabricante / Marca
- Blaupunkt (Ideal), Berlin, später Hildesheim
- Año
- 1948/1949
- Categoría
- Radio - o Sintonizador pasado WW2
- Radiomuseum.org ID
- 705
-
- alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
- Brand: Rotstern
Hauptansicht Blaupunkt 4GW648
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 4
- Numero de transistores
- Principio principal
- Superheterodino en general; ZF/IF 468 kHz
- Número de circuitos sintonía
- 6 Circuíto(s) AM
- Gama de ondas
- OM, OL y OC
- Tensión de funcionamiento
- Red: Aparato AC/DC. / 220 Volt
- Altavoz
- Altavoz electrodinámico (bobina de campo) / Ø 21 cm = 8.3 inch
- Material
- Madera
- de Radiomuseum.org
- Modelo: 4GW648 - Blaupunkt Ideal, Berlin,
- Forma
- Sobremesa apaisado (tamaño grande).
- Ancho, altura, profundidad
- 550 x 320 x 250 mm / 21.7 x 12.6 x 9.8 inch
- Peso neto
- 9 kg / 19 lb 13.2 oz (19.824 lb)
- Procedencia de los datos
- Radiokatalog Band 1, Ernst Erb
- Referencia esquema
- Lange-Nowisch
- Otros modelos
-
Donde encontrará 3547 modelos, 3233 con imágenes y 2327 con esquemas.
Ir al listado general de Blaupunkt (Ideal), Berlin, später Hildesheim
Colecciones
El modelo es parte de las colecciones de los siguientes miembros.
Contribuciones en el Foro acerca de este modelo: Blaupunkt Ideal,: 4GW648
Hilos: 1 | Mensajes: 3
Hallo Funkfreunde,
habe hier einen Blaupunkt, der mir Rätsel aufgibt. Äußerlichähnelt er einem 4GW648,
hat auch dessen Röhrenbestückung, doch die Skala zeigt die Sender von 1949. Statt Elkos gibt es große Blockkondensatoren, die kleineren Kapazitäten sind meist von RFT aus 1954-56.
Viele Teile fehlen, auch die Rückwand. Verbastelt sieht es aber nicht aus, könnte es sich vielleicht um einen professionellen Umbau handeln?
Anexos
- Blaupunkt Vorderansicht (56 KB)

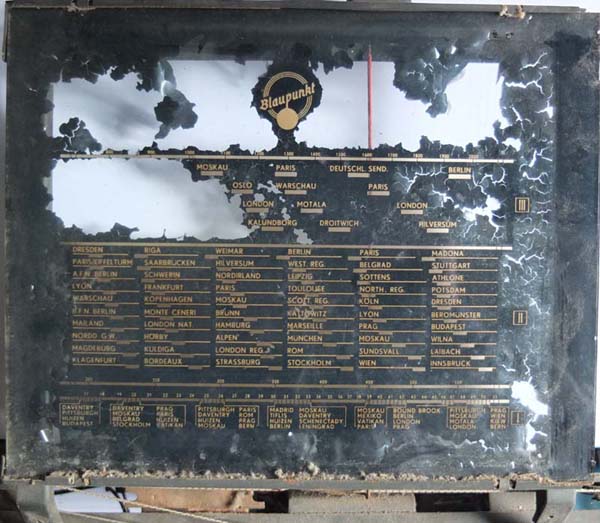

- Skala (77 KB)
Harald Körner, 07.Sep.15
