- Paese
- Germania
- Produttore / Marca
- Blaupunkt (Ideal), Berlin, später Hildesheim
- Anno
- 1939/1940
- Categoria
- Radio (o sintonizzatore del dopoguerra WW2)
- Radiomuseum.org ID
- 608
-
- alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
- Brand: Rotstern
Gerät ist aufgearbeitet und spielt.

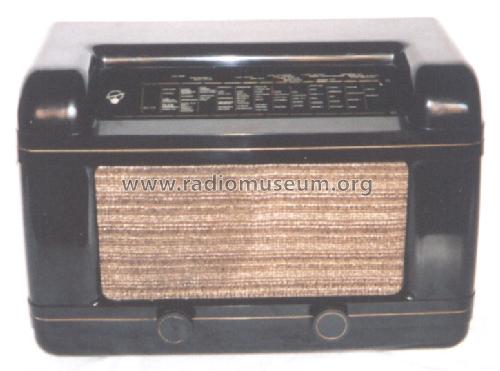

Foto selbst erstellt

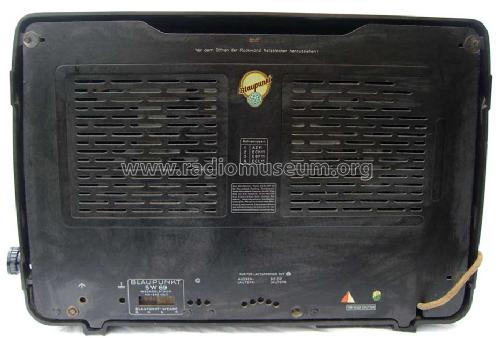

Foto selbst erstellt
Serien Nr.:

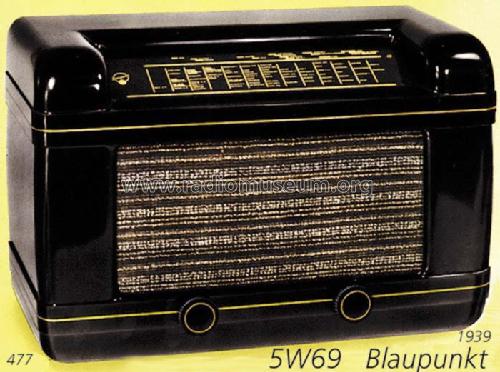

aus original Prospekt von Blaupunkt 1939
Q: Katalog RF-Großhandel 1939/40
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 4
- Principio generale
- Supereterodina (in generale); ZF/IF 468 kHz
- N. di circuiti accordati
- 6 Circuiti Mod. Amp. (AM)
- Gamme d'onda
- Onde medie (OM) e onde lunghe (OL).
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 110; 125; 150, 220; 240 Volt
- Altoparlante
- AP elettrodinamico (bobina mobile e bobina di eccitazione/di campo)
- Materiali
- Bachelite
- Radiomuseum.org
- Modello: 5W69 - Blaupunkt Ideal, Berlin,
- Forma
- Soprammobile basso, con andamento orizzontale (grosse dimensioni).
- Dimensioni (LxAxP)
- 550 x 372 x 263 mm / 21.7 x 14.6 x 10.4 inch
- Annotazioni
- variable Bandbreite
- Peso netto
- 12.5 kg / 27 lb 8.5 oz (27.533 lb)
- Prezzo nel primo anno
- 186.00 RM
- Fonte dei dati
- Handbuch WDRG 1939 / Radiokatalog Band 1, Ernst Erb
- Riferimenti schemi
- Lange+Schenk+FS-Röhrenbestückung
- Bibliografia immagini
- Das Modell ist im «Radiokatalog» (Erb) abgebildet.
