• Paese
• Germania

• Produttore / Marca
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Anno
• 1987–1991

• Categoria
• Autoradio, eventualmente con registratore a cassette o giradischi

• Radiomuseum.org ID
• 160222

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

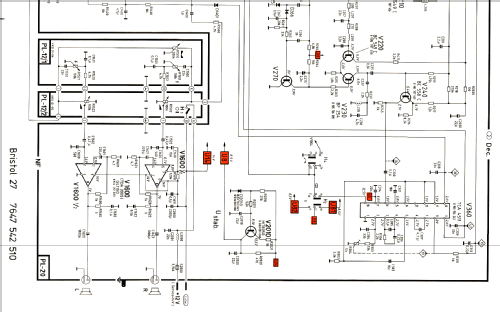

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 15

• Semiconduttori
• BF963 BC548 BC558 BC549 BF254 AN7254 TDA4200 TDA1072 NJM4558 TDA2005 TCA4511

• Principio generale
• Supereterodina (in generale); ZF/IF 460/10700 kHz

• Gamme d'onda
• Onde medie (OM), lunghe (OL) e MF (FM).

• Particolarità
• Registratore o riprod a cassett

• Tensioni di funzionamento
• Batteria di accumulatori, per tutto (es. autoradio, radio amatoriali) / 12 Volt

• Altoparlante
• - Questo apparecchio richiede altoparlante/i esterno/i.

• Materiali
• Mobile di metallo

• Radiomuseum.org
• Modello: Bristol 27 7.647.542.510 - Blaupunkt Ideal, Berlin,

• Forma
• Chassis o in scatola da montaggio

• Dimensioni (LxAxP)
• 180 x 52 x 150 mm / 7.1 x 2 x 5.9 inch

• Annotazioni

• Stereo car cassette radio with LW/MW and FM. FM is stereo, but when stereo signal is insufficient, automatically is switched in mono mode. Manual switch stereo/mono is still available.
  Cassette is auto-stop, at the end of a tape the unit switches automatically to radio reception and the cassette is ejected.
  Power output 2 x 11 W at 2 Ω; 2 x 7 W at 4 Ω
  Audio frequency response (DIN 45324) 45 ÷ 15,000 Hz.

  15 Transistors, 6 ICs, 10 Diodes 2 Phototransistors and 1 Varicap Diode, Transistors listed only one per type and not all. Diodes and Phototransistors not listed because they are not present in the Radiomuseum database.

• Bibliografia
• Original Plaupunkt Service Unterlagen

• Letteratura / Schemi (1)
• -- Original-techn. papers. (Original Operating Instructions)

• Letteratura / Schemi (2)
• -- Original prospect or advert (Blaupunkt Prospekt Bilradio 1991 Schweden )

• Autore
• Modello inviato da Josef Pilz. Utilizzare "Proponi modifica" per inviare ulteriori dati.
