• País
• Alemania

• Fabricante / Marca
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Año
• 1966/1967

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 854

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de transistores
• 9

• Semiconductores
• AF106 AF135 AF136 AF137 AF138 AC122 AC122 AC117 AC117 AA112 AA112 AA112 AA112 E20C30

• Principio principal
• Superheterodino en general; ZF/IF 460/10700 kHz

• Número de circuitos sintonía
• 7 Circuíto(s) AM     11 Circuíto(s) FM

• Gama de ondas
• OM, OL y FM

• Tensión de funcionamiento
• Pilas / 6× 1,5; 2× 4,5; 9 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 10 cm = 3.9 inch

• Potencia de salida
• 1 W (unknown quality)

• Material
• Plástico moderno (Nunca bakelita o catalina)

• de Radiomuseum.org

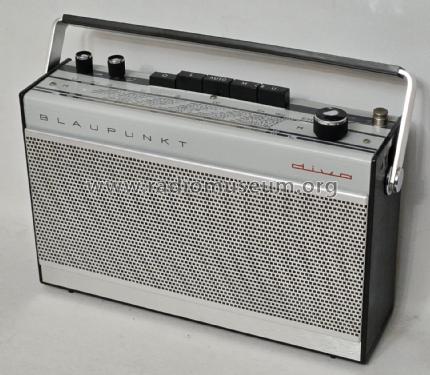

• Modelo: Diva 7.656.400 - Blaupunkt Ideal, Berlin,

• Forma
• Portátil > 20 cm (sin la necesidad de una red)

• Ancho, altura, profundidad
• 256 x 162 x 77 mm / 10.1 x 6.4 x 3 inch

• Anotaciones

• Betrieb im Auto über Autohalterung HV560/570 aus 6-V- oder 12-V-Autobatterie möglich, dann NF-Ausgangsleistung 2 W.
  Netzbetrieb mit zusätzlichem Netzteil möglich.

• Peso neto
• 2 kg / 4 lb 6.5 oz (4.405 lb)

• Procedencia de los datos
• Handbuch VDRG 1966/1967 / Radiokatalog Band 1, Ernst Erb

• Mencionado en
• Handbuch VDRG 1967/1968

• Documentación / Esquemas (1)
• -- Original-techn. papers. (Service-Manual KDB 966-401)
