• Pays
• Allemagne

• Fabricant / Marque
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Année
• 1971

• Catégorie
• Autoradio, ev. avec cassette

• Radiomuseum.org ID
• 84797

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 13

• Semi-conducteurs
• AF106 BF255 BF343 BF254 AF201 AF201 BF254 BF343 BC238 BC238 BC328 AD156 AD157 BA111 AA119 ZG1 ZF7,5

• Principe général
• Super hétérodyne (en général); FI/IF 460 or 452/10700 kHz

• Circuits accordés
• 6 Circuits MA (AM)     12 Circuits MF (FM)

• Gammes d'ondes
• PO, GO, OC et FM

• Tension / type courant
• Accumulateur (par exemple pour autoradios ou radio) / 12 Volt

• Haut-parleur
• - Ce modèle nécessite des HP externes

• Puissance de sortie
• 5 W (qualité inconnue)

• Matière
• Boitier métallique

• De Radiomuseum.org
• Modèle: Essen 7.631.340 / 341 ab 1100001 - Blaupunkt Ideal, Berlin,

• Forme
• Chassis (pour intégration dans meuble)

• Dimensions (LHP)
• 179 x 50 x 147 mm / 7 x 2 x 5.8 inch

• Remarques

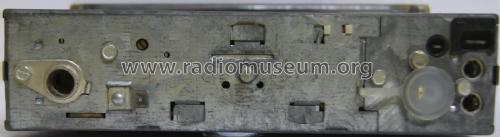

• Das Blaupunkt Autoradio Essen 7.631.340 hat eine TB-Buchse für ein ACR-Gerät. Zum Betrieb einer Automatik-Antenne ist der Anschluß der Steuerleitung links neben der Batterieklemme.

• Poids net
• 1.8 kg / 3 lb 15.4 oz (3.965 lb)

• Schémathèque (1)
• -- Original-techn. papers. (Dániel József, Autórádiók szervizkönyve, Bp. 1988.)

• Auteur
• Modèle crée par Josef Pilz. Voir les propositions de modification pour les contributeurs supplémentaires.
