LW4000

Blaupunkt (Ideal), Berlin, später Hildesheim

Data
Forum
Pictures
Collections

  • Year
  • 1932/1933
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 502
    • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
    • Brand: Rotstern

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 5
  • Main principle
  • TRF (Tuned-Radio-Frequency but use of regeneration unknown); 2 Special; 1 AF stage(s); Anode bend detection
  • Tuned circuits
  • 3 AM circuit(s)
  • Wave bands
  • Broadcast (MW) and Long Wave.
  • Power type and voltage

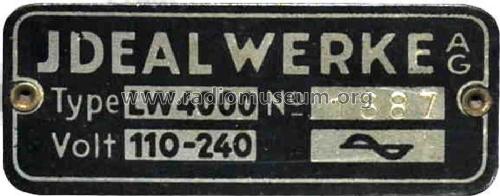

  • Alternating Current supply (AC) / 110-240 Volt
  • Loudspeaker
  • Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: LW4000 - Blaupunkt Ideal, Berlin,
  • Shape

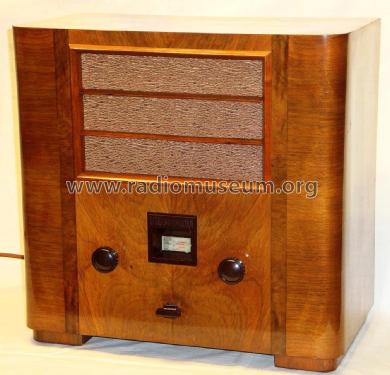

  • Tablemodel, high profile (upright - NOT Cathedral nor decorative).
  • Dimensions (WHD)
  • 410 x 425 x 230 mm / 16.1 x 16.7 x 9.1 inch
  • Notes

  • Preis ohne Röhren, zusätzlich Röhrensatz: 72,90 RM

  • Price in first year of sale
  • 186.00 RM +
  • Circuit diagram reference
  • Lange + FS-Bestückungstabellen
  • Picture reference

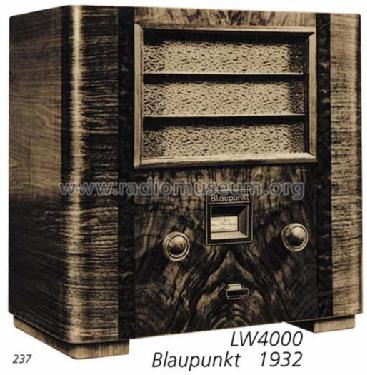

  • Das Modell ist im «Radiokatalog» (Erb) abgebildet.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

Literature

The model is documented in the following literature.

 Forum

Forum contributions about this model: Blaupunkt Ideal,: LW4000

Threads: 1 | Posts: 4

Hallo,

kann mir jemand helfen beim Abgleich oder der Fehlersuche an meinem Ideal LW4000 ?

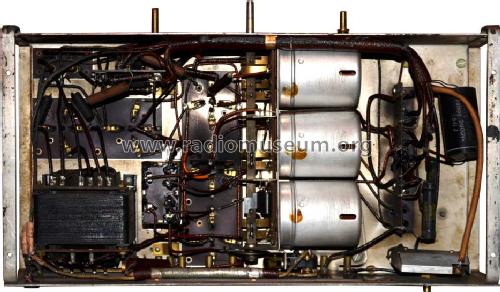

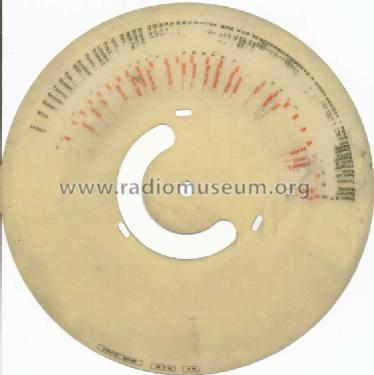

Beim Abgleich habe ich festgestellt, daß der Frequenzbereich auf MW und LW nicht mit den Angaben auf der Drehskala übereinstimmen (200 - 580 m sowie 750 - 2000 m).
Der Abstimmbereich bei MW liegt zwischen 430 und 750 kHz, bei LW zwischen 150 und 200 kHz.

Alle drei Bandfilter verhalten sich ähnlich. Schaltung und Masseverbindung der Drehko habe ich kontrolliert. Abgleich an den beiden Trimmkondensatoren bringen nur eine geringe Änderung. Die Spulen verfügen über einen verschiebbaren Kupferring zum Abgleich. Ein Verschieben dieses Rings bringt ebenfalls nur eine geringe  Änderung.

Ich habe die Kapazität der Drehko gemessen (200-680 pF) und die Induktivität der Spulen (260µH bei MW und 2540µH bei LW)

Rechnerisch ergibt sich daraus ein Abstimmbereich von 378 - 697 kHz (MW) sowie 121 - 223 kHz (LW).

Vielen Dank für Ihre Antwort

Alois Uffinger

Alois Uffinger, 30.Sep.11
