• Country
• Germany

• Manufacturer / Brand
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Year
• 1960/1961

• Category
• Television Receiver (TV) or Monitor

• Radiomuseum.org ID
• 102746

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

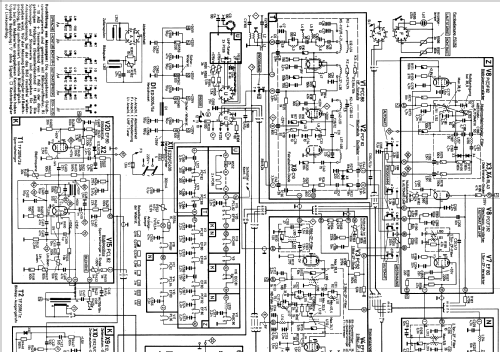

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 23

• Valves / Tubes
• PCC88 PCF82 EF183 EF80 PCL84 PM84 PCF82 EF184 PABC80 PL82 ECH81 ECC81 PCL82 PL36 PY88 DY86 AW53-88

• Number of Transistors

• Semiconductors
• K1,5/20 G5/2 OA160 OA261 G5/61 RL43 RL34 E50C5 E220C400

• Main principle
• Superhet with RF-stage; ZF/IF 38900 kHz

• Wave bands
• VHF incl. FM and/or UHF (see notes for details)

• Power type and voltage
• Alternating Current supply (AC) / 110; 127; 220; 240 Volt

• Loudspeaker
• 2 Loudspeakers

• Material
• Wooden case

• from Radiomuseum.org
• Model: Sevilla 110° 4N 70444 - Blaupunkt Ideal, Berlin,

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 590 x 540 x 420 mm / 23.2 x 21.3 x 16.5 inch

• Notes

• 4-Normen-Gerät mit automatischer Zeilenfrequenzumschaltung, Automatik für Scharfabstimmung, Helligkeit, Stabilisierung der Bildhöhe und Bildbreite.

  Optional:
  Nachrüstbarer UHF-Tuner (dann 25 Röhren), 109,- DM
  Anschraubbare Beine, 22,- DM

  Gehäuse in Nußbaum, dunkel poliert. In Nußbaum, hell mattiert: 1103,- DM.

  Das Modell wurde mit UHF Tuner als Sevilla 4N 70454 (Mehrpreis 117,- DM) angeboten.

  Röhren und Halbleiter nur einmal je Type gelistet.

• Net weight (2.2 lb = 1 kg)
• 40 kg / 88 lb 1.7 oz (88.106 lb)

• Price in first year of sale
• 1,094.00 DM

• Source of data
• HdB d.Rdf-& Ferns-GrH 1960/61

• Literature/Schematics (1)
• -- Original-techn. papers.

• Literature/Schematics (2)

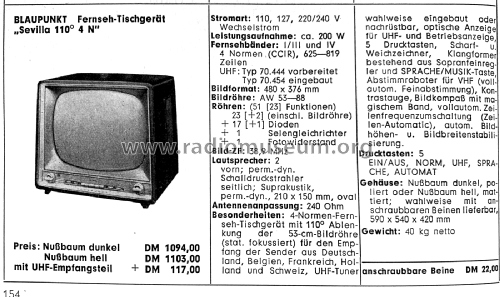

• Handbuch Rundfunk Fernsehen Phono (RFP) 1960/61 S.154

• Author
• Model page created by Bernd P. Kieck. See "Data change" for further contributors.
