Audio 250 Ch= TC45/4

• Country
• Germany

• Manufacturer / Brand
• Braun; Frankfurt

• Year
• 1968/1969

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 1406

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 39

• Semiconductors

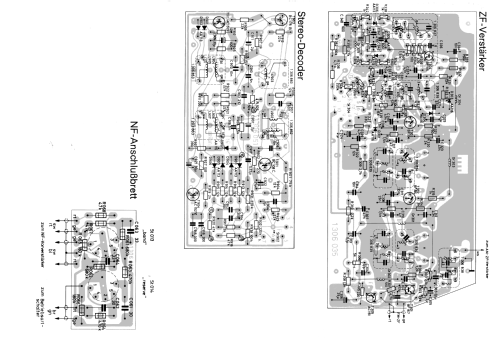

• Main principle
• Superheterodyne (common); ZF/IF 455/10700 kHz

• Tuned circuits
• 10 AM circuit(s)     14 FM circuit(s)

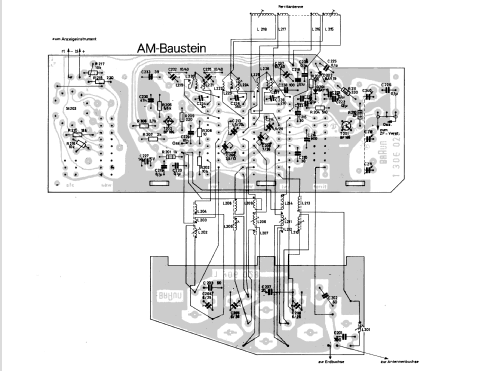

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Details
• Record Player (not changer)

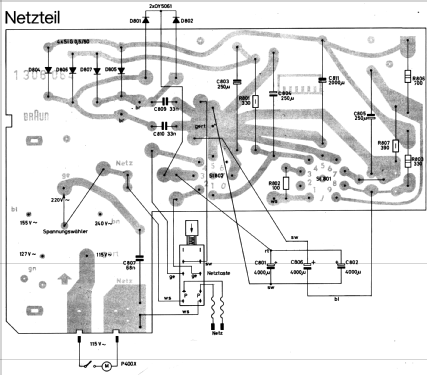

• Power type and voltage
• Alternating Current supply (AC) / 115; 127; 155; 220; 240 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Material
• Metal case

• from Radiomuseum.org

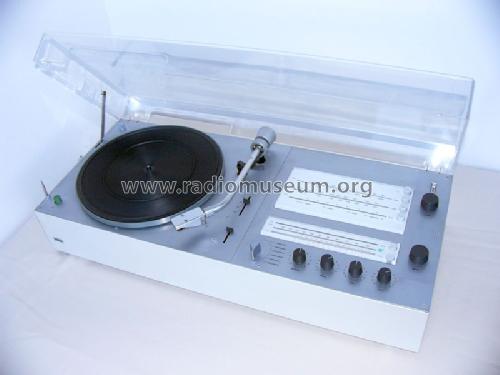

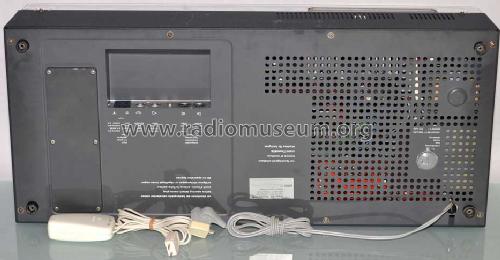

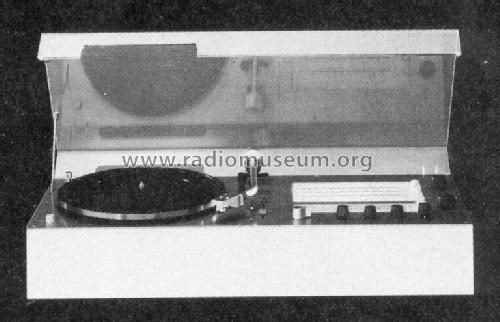

• Model: Audio 250 Ch= TC45/4 - Braun; Frankfurt

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 650 x 170 x 280 mm / 25.6 x 6.7 x 11 inch

• Notes

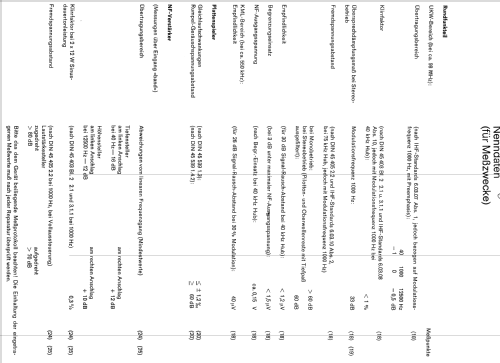

• Technische Daten:
  Radioteil:
  UKW: 87 … 108 MHz | MW: 512 … 1.640 kHz |
  LW: 145 … 350 kHz | KW: 5,8 …13 MHz
  Empfindlichkeit (FM):  < 1,2 μV (30 dB/ 40 kHz Hub)
  Empfindlichkeit (AM): 10 μV (6 dB S/R)
  getrennte Drehknöpfe (Schwungradantriebe) für FM- und AM-Sender
  automatische Scharfabstimmung UKW (Drucktaste im UKW-Skalenfeld)
  eingebaute Ferritantenne für MW + LW per Drucktaste Ferrit zuschaltbar

  Verstärkerteil:
  Ausgangsleistung (an 4 Ω) : 2 x 15 W Sinus | 2 x 25 W Musik
  Klirrfaktor: < 0,5 % (bei 2x 12 W)
  Übertragungsbereich: 30 … 30.000 Hz
  Balanceregelung: 10 dB
  Klangregelung T/H: +12, -16 dB /  +10, - 12 dB
  Fremdspannungsabstand: > 70 dB

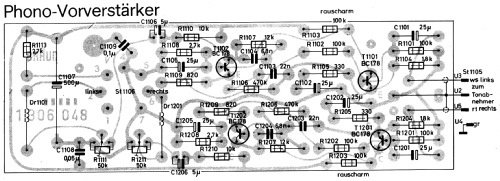

  Plattenspieler:
  Typ: Braun Phono-Chassis  P 410
  Magnet-Tonabnehmer: Shure Trackability-System M 75-6 für 2 .. 3 p Auflagekraft
  sphärische Diamantnadel N75-6
  Anschlüsse:
  Tonband + Reserve
  Dipol- und AM-Antenne, Erde
  Lautsprecher mit DIN-Stecker (Strich/Punkt)

  Bes. Merkmale:
  Lautstärkeregler gehörrichtig bzw. bei gezogenem Knopf linear
  Balanceregler bei gezogenem Knopf Hinterbandkontrolle ein, bei gedrücktem Knopf Vorbandkontrolle
  Bestückung: 14x Ge- und 25x Si-Transistoren, 14x Ge- und 10x Si-Dioden

  Gehäuse:
  Rahmen weiß oder anthrazit-grauer Kräusellack
  Abdeckplatte metallfarbig,
  Deckel aus Plexiglas

  Zubehör: Fußgestell  mit auf audio 250 abgestimmten Maßen

  Ein Braun Werbeblatt (Flyer) von Jan.1968 nennt irrtümlich 29 Transistoren (14x Ge und 15x Si), die techn. Dokumentation zeigt dagegen 39 Transistoren.



• Net weight (2.2 lb = 1 kg)
• 18.1 kg / 39 lb 13.9 oz (39.868 lb)

• Price in first year of sale
• 1,780.00 DM

• Source of data
• Handbuch VDRG 1968/1969 / Radiokatalog Band 1, Ernst Erb

• Mentioned in
• Braun audio 250 Flyer, Stand 2.1.1968, Nr. 22-1683
