• Country
• Germany

• Manufacturer / Brand
• Braun; Frankfurt

• Year
• 1969–1971

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 27695

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 2

• Valves / Tubes
• 6CW4 6CW4

• Number of Transistors
• 30

• Semiconductors
• AF124 2N2926 AF121 AF118 AF125 AF181 AC127 AF127 BC108 BC179 AC151 AC152 AC153 BA110 AA116 AA113 AA143 OA90 ZE2 SL150 or. BAY19 35P4 BZY83 SiG05/100 or. BYY31

• Main principle
• Superheterodyne (common); ZF/IF 455/10700 kHz

• Tuned circuits
• 10 AM circuit(s)     17 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 150; 200; 220; 250 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org

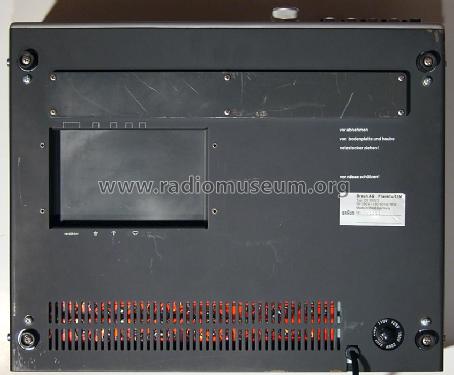

• Model: CE1000/2 - Braun; Frankfurt

• Shape
• Book-shelf unit.

• Dimensions (WHD)
• 400 x 110 x 320 mm / 15.7 x 4.3 x 12.6 inch

• Notes

• Der Braun Stereo-HiFi-Tuner CE1000/2 ist ein hybrid-bestücktes Empfangsteil mit 2 Nuvistoren in UKW-Vor- und Mischstufe. Getrennte Feldstärke- und Abstimmanzeige mit 2 Instrumenten. Bereichsumschaltung mit Hubmagneten. Schaltbare AM-Bandbreite und Umschaltung LW/MW Ferrit- Aussenantenne über Relais. Per Sensor (Abstimmknopf) und Optokoppler gesteuerte automatische AFC und Rauschsperre, abschaltbar.

  Aufbau mit steckbaren Baugruppen. AM-HF-und ZF-Teil mit 3-fach Drehko sowie FM-ZF-Verstärker mit Stereo-Decoder können zur Reparatur einfach ausgebaut werden. Weitere Baugruppen sind: FM-HF- und Mischteil, Hubmagneteinheit, Schalterplatte und das Netzteil.

  Jeder Halbleiter-Typ ist einmal gelistet.

  Siehe auch Vorgänger CE1000 mit einem Anzeigeinstrument.

• Net weight (2.2 lb = 1 kg)
• 10.1 kg / 22 lb 3.9 oz (22.247 lb)

• Price in first year of sale
• 2,250.00 DM

• External source of data
• erb

• Source of data
• Handbuch VDRG 1969/1970

• Mentioned in
• Handbuch VDRG 1970/1971

• Literature/Schematics (1)
• -- Original-techn. papers.
