CE1000 ab Nr. 10501

Braun; Frankfurt

Datos
Foro
Imágenes
Colecciones

  • Año
  • 1967–1969
  • Categoría
  • Radio - o Sintonizador pasado WW2
  • Radiomuseum.org ID
  • 26693

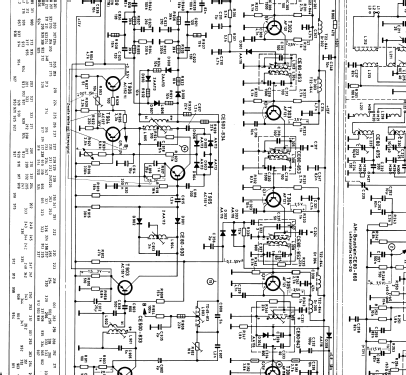

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

 Especificaciones técnicas

  • Numero de valvulas
  • 2
  • Numero de transistores
  • 30
  • Principio principal
  • Superheterodino en general; ZF/IF 455/10700 kHz
  • Número de circuitos sintonía
  • 10 Circuíto(s) AM     17 Circuíto(s) FM
  • Gama de ondas
  • OM, OL, OC y FM
  • Tensión de funcionamiento
  • Red: Corriente alterna (CA, Inglés = AC) / 110; 125; 150; 200; 220; 250 Volt
  • Altavoz
  • - Este modelo usa amplificador externo de B.F.
  • Material
  • Metálico
  • de Radiomuseum.org
  • Modelo: CE1000 [ab Nr. 10501] - Braun; Frankfurt
  • Forma
  • Unidad para estanteria.
  • Ancho, altura, profundidad
  • 400 x 110 x 335 mm / 15.7 x 4.3 x 13.2 inch
  • Anotaciones

  • Der Braun Stereo-HiFi-Tuner CE1000 ist ein hybrid-bestücktes Empfangsteil mit 2 Nuvistoren in UKW-Vor- und Mischstufe. Abstimmanzeige mit Instrument. Bereichsumschaltung mit Hubmagneten. Schaltbare AM-Bandbreite und Umschaltung LW/MW Ferrit- Aussenantenne über Relais. Per Sensor (Abstimmknopf) und Optokoppler gesteuerte automatische AFC und Rauschsperre, abschaltbar.

    Aufbau mit steckbaren Baugruppen. AM-HF-und ZF-Teil mit 3-fach Drehko sowie FM-ZF-Verstärker mit Stereo-Decoder können zur Reparatur einfach ausgebaut werden. Weitere Baugruppen sind: FM-HF- und Mischteil, Hubmagneteinheit, Schalterplatte und das Netzteil.

    Teil der Hi-Fi-Stereo-Anlage Studio 1000.

    Jeder Halbleiter-Typ ist einmal gelistet.

    Zu der Transistor-Bestückung dieses Modelles gibt es widersprüchliche Angaben:

    • im Prospekt mit Datum 01.09.1967 wird das Modell mit 30 Transistoren angegeben
    • in der Schaltungsmappe gültig ab Gerätenummer 10501 ist das Gerät mit 30 Transistoren, 22 Germaniumdioden, 8 Siliziumdioden, 1 Zenerdiode, 2 Nuvistoren und 2 Fotowiderständen spezifiziert
    • dies entspricht dem dazugehörigem Schaltbild "CE80/1-040" mit 30 Transistoren, Zeichnungsdatum vom 15.02.1967
    • im Prospekt mit Datum 01.08.1968 wird das Modell allerdings wieder mit 31 Transistoren geführt - möglicherweise existieren Geräte der Saison 1968/1969 mit 31 Transistoren (offen)
    • im Handbuch VDRG sind für 1967/68 und 1968/69 31 Transistoren genannt.
    • im Handbuch RFP 1967/68 und 68/69 werden korrekt 30 Transistoren angegeben.

    Der Stereo-Decoder ist mit 7 Transistoren (Silizium- und Germanium-Typen) bestückt.

    Siehe auch Modellblatt CE1000 gültig für Geräte bis Fertigungsnummer 10500 (Stereo-Decoder mit 8 Transistoren, gesamt 31 Transistoren), in Literatur ebenfalls mit widersprüchlichen Angaben zur Transistorbestückung.

    Nachfolger des CE1000 ist das Modell CE1000/2 mit 2. Instrument zur Feldstärkeanzeige bei UKW-Empfang. Der Stereo-Decoder des CE1000 ab Nr. 10501 mit 7 Transistoren wurde unverändert übernommen.

  • Peso neto
  • 10.1 kg / 22 lb 3.9 oz (22.247 lb)
  • Precio durante el primer año
  • 2,200.00 DM
  • Ext. procedencia de los datos
  • erb
