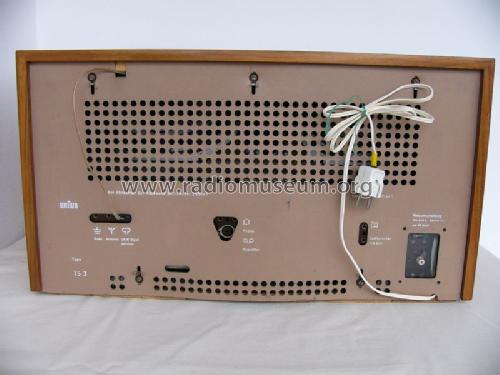

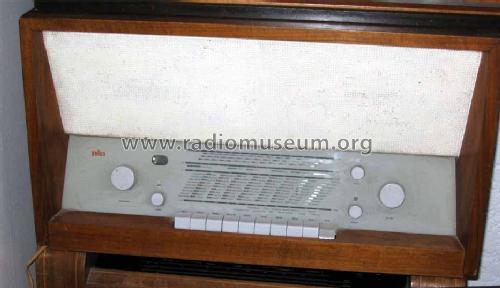

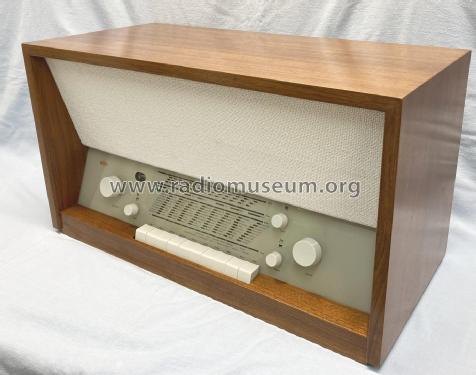

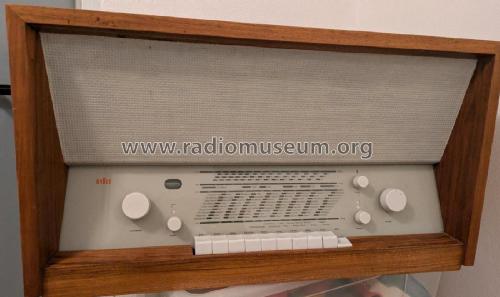

TS3 Ch= RC62/3
Braun; Frankfurt
- Country
- Germany
- Manufacturer / Brand
- Braun; Frankfurt
- Year
- 1957–1959
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 1343
aus Prospekt

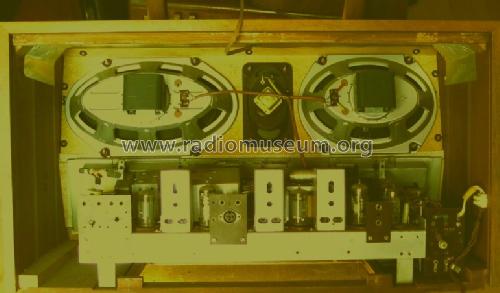

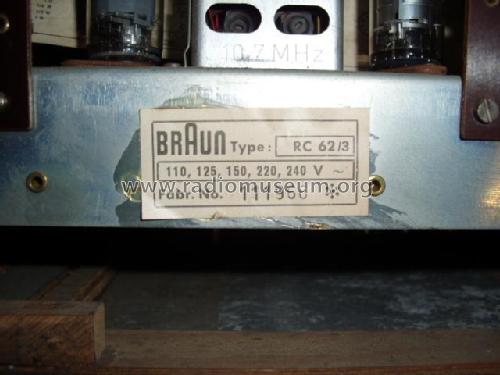

Geöffnete Unterseite, Quelle: eigenes Foto.
Braun Prospekt Sept. 1957
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 9
- Number of Transistors
- Semiconductors
- B250C100
- Main principle
- Superheterodyne (common); ZF/IF 460/10700 kHz
- Tuned circuits
- 6 AM circuit(s) 12 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Power type and voltage
- Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
- Loudspeaker
- 3 Loudspeakers
- Power out
- 7 W (unknown quality)
- Material
- Wooden case
- from Radiomuseum.org
- Model: TS3 Ch= RC62/3 - Braun; Frankfurt
- Shape
- Tablemodel with Push Buttons.
- Dimensions (WHD)
- 600 x 330 x 285 mm / 23.6 x 13 x 11.2 inch
- Notes
-
Siehe auch Radiochassis Ch = RC62
Dreh- und abschaltbare Ferritantenne; Gegentakt-Endstufe.
- Net weight (2.2 lb = 1 kg)
- 13 kg / 28 lb 10.1 oz (28.634 lb)
- Price in first year of sale
- 385.00 DM
- Source of data
- HdB d.Rdf-& Ferns-GrH 1957/58 / Radiokatalog Band 1, Ernst Erb
- Mentioned in
- HdB d.Rdf-& Ferns-GrH 1958/59
- Literature/Schematics (1)
- -- Original-techn. papers.
- Other Models
-
Here you find 1067 models, 936 with images and 653 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Braun; Frankfurt
Collections
The model TS3 is part of the collections of the following members.
Forum contributions about this model: Braun; Frankfurt: TS3 Ch= RC62/3
Threads: 1 | Posts: 5
Für den TS3 ist als Chassis RC62/3 angegeben, der hier hinterlegte Schaltplan gilt aber für das normale Chassis RC62. Zumindest die Lautsprecherbestückung/-anordnung ist eine andere. Ob es noch weitere Änderungen gibt, kann ich nicht sagen.
Gibt es definitiv einen Schaltplan für den RC62/3?
Martin Steyer, 06.Dec.23
