TV3

• Country
• Germany

• Manufacturer / Brand
• Braun; Frankfurt

• Year
• 1986–1989 ?

• Category
• Television Receiver (TV) or Monitor

• Radiomuseum.org ID
• 233787

• Picture

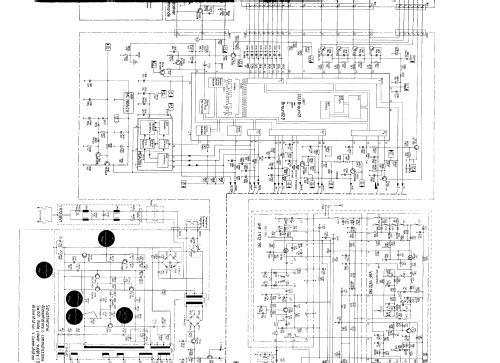

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 0

• Valves / Tubes
• A66EAS00X02

• Main principle
• PLL, Phase-locked loop

• Wave bands
• VHF incl. FM and/or UHF (see notes for details)

• Power type and voltage
• Alternating Current supply (AC) / 220-240 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 30 W (40 W max.)

• Material
• Various materials

• from Radiomuseum.org
• Model: TV3 - Braun; Frankfurt

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 655 x 596 x 390 mm / 25.8 x 23.5 x 15.4 inch

• Notes

• Der TV3 ist ein Farbfernseher mit Rechteckbildröhre (full square/ black matrix) und 110° Ablenkwinkel

  • Lieferung in
    • schwarz oder
    • kristall-grau
  • Der Bildschirm ist schwenkbar in Raststellungen von 2,5 Grad von 3- 15 Grad
  • Farb-Demodulation: PAL,SECAM; NTSC (3,58/ 4,43 MHz)
  • Ton-Demodulation (BRD): 5,5 MHz + 5,75 MHz stereo
  • VideoText-Decoder (2 Seitenspeicher)
  • Bildschirmtext-Decoder ab Mitte 1986
  • Tunerteil mit Sendersuchlauf oder Kanal-Direktanwahl
  • Anschlüsse:
    • Antenne 75 Ohm
    • AV1 + AV2 (Euro-AV)
    • AV3 (Cinch)
    • Line-Out (Cinch)
    • Pre-Out (Cinch)
    • Kopfhörer 6,3mm Klinke
  • Lautsprecher extern 4 Ohm

  Das Design des Bedienteils ist der atelier (4)-Serie angepasst; eine dazu passende Stereo-Lautsprechereinheit LTV für die Tonwiedergabe entspricht in den Abmessungen und dem Design ebenfalls dieser Serie.

• Net weight (2.2 lb = 1 kg)
• 35 kg / 77 lb 1.5 oz (77.093 lb)

• Price in first year of sale
• 2,700.00 DM

• Author
• Model page created by Eberhard Fuchs. See "Data change" for further contributors.
