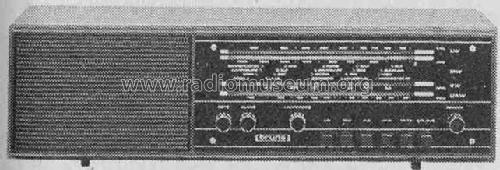

Elegant

Bruns; Hamburg

Data
Forum
Pictures
Collections

  • Year
  • 1974–1976
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 29283

 Technical Specifications

  • Number of Transistors
  • 10
  • Semiconductors
  • Main principle
  • Superheterodyne (common); ZF/IF 455/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     10 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Power out
  • 1 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Elegant - Bruns; Hamburg
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 470 x 140 x 110 mm / 18.5 x 5.5 x 4.3 inch
  • Notes
  • Gespreiztes 49-m-Band.
  • Net weight (2.2 lb = 1 kg)
  • 3.5 kg / 7 lb 11.3 oz (7.709 lb)
  • External source of data
  • Erb

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Bruns; Hamburg: Elegant

Threads: 1 | Posts: 3

Hallo, ich habe das Gerät bruns elegant 74 geschenkt bekommen, eine kalte Lötstelle beseitigt. Es läuft wieder sehr gut. Das Skalensel fehlt, auch der Zeiger. Der Drehknopf für die Senderwahl sitzt direkt auf der Achse des kombinierten AM-FM-Drehkos. Das ist ungewöhnlich. Die Senderwahl ist also ohne Skalenseil problemlos möglich, doch dann ohne Zeigeranzeige. Links unten sind zwei kleine Umlenkrollen, rechts unten ist eine nach vorne abgeschnittene damit nicht mehr funktionierende Antriebsrolle, darüber die schon beschriebene Drehkoachse mit einer Verbindungs-Messing-Hülse (12 mm Durchmesser) zum äußeren Senderdrehknopf. Wie da ein Zeiger bei einem schräg umlaufenden Seil funktionieren soll verstehe ich nicht. Ich habe jetzt ein zusätzliches kleines Umlenkrad links oben in Höhe der Drehkoachse eingebaut, lasse das Seil einmal im Viereck rundherum laufen, Antrieb mit drei Umschlingungen um die Messinghülse. Jetzt kann ich problemlos einen Zeiger am waagerechten Seil befestigen. Es funktioniert tadellos, nur die Drehkoachse hat ja nur 1 1/4 Umdrehungen von Anschlag zu Anschlag. Damit bewegt sich der Zeiger nur über ca, 1/4 der gesamten Skala. Wie kann ich das ändern. Wie ist das im Orginalverlauf gelöst worden? Im Original sind ja nur 4 Achsen vorhanden also so simpel wie sonst nie in anderen Radios. Hat einer der Original-Seilverlauf? Das wäre toll! Dank im voraus!

Grüße von Andreas Borchert

Andreas Borchert, 24.Jul.20
