EBS24 with UM4
Bush Radio; London
- Pays
- Royaume Uni
- Fabricant / Marque
- Bush Radio; London
- Année
- 1952 ?
- Catégorie
- Radio - ou tuner d'après la guerre 1939-45
- Radiomuseum.org ID
- 274841
Bush EBS24 - Licence plate
Bush EBS24 Cabinet front view
Bush EBS24 rear view without backlid
Bush EBS24 Chassis without dial glass
Bush EBS24 Chassis rear view
Bush EBS24 chassis without dial holder
Bush EBS24 Dial Glass
Bush EBS24 10" speaker
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 7
- Principe général
- Super hétérodyne avec étage HF; 2 Etage(s) BF; Modèle pour exporter
- Circuits accordés
- 7 Circuits MA (AM)
- Gammes d'ondes
- PO et plus que 2 x OC
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 40-100Hz: 100; 127; 200; 250 Volt
- Haut-parleur
- HP dynamique à aimant permanent + bobine mobile
- Matière
- Boitier en bois
- De Radiomuseum.org
- Modèle: EBS24 [with UM4] - Bush Radio; London
- Forme
- Modèle de table profil bas (grand modèle).
- Remarques
-
There is also a Bush EBS24 with UM34 magic eye.
Reception ranges: 1 BC and 5 shortwave bandspread ranges:
- BC (MW): 524 - 1750 kHz
- SW1: 1.75 - 5.9 MHz
- SW2: 5.9 - 9.05 MHz
- SW3: 9.05 - 13.7 MHz
- SW4: 13.7 - 20.25 MHz
- SW5: 20.25 - 30.0 MHz
- Schémathèque (1)
- -- Original-techn. papers.
- Auteur
- Modèle crée par Dirk Bladt. Voir les propositions de modification pour les contributeurs supplémentaires.
- D'autres Modèles
-
Vous pourrez trouver sous ce lien 397 modèles d'appareils, 331 avec des images et 238 avec des schémas.
Tous les appareils de Bush Radio; London
Contributions du forum pour ce modèle: Bush Radio; London: EBS24
Discussions: 1 | Publications: 3
Hi,
Recently i collected a London Bush EBS 24 set. The cabinet is in ver bad condition, needs to rebuild.

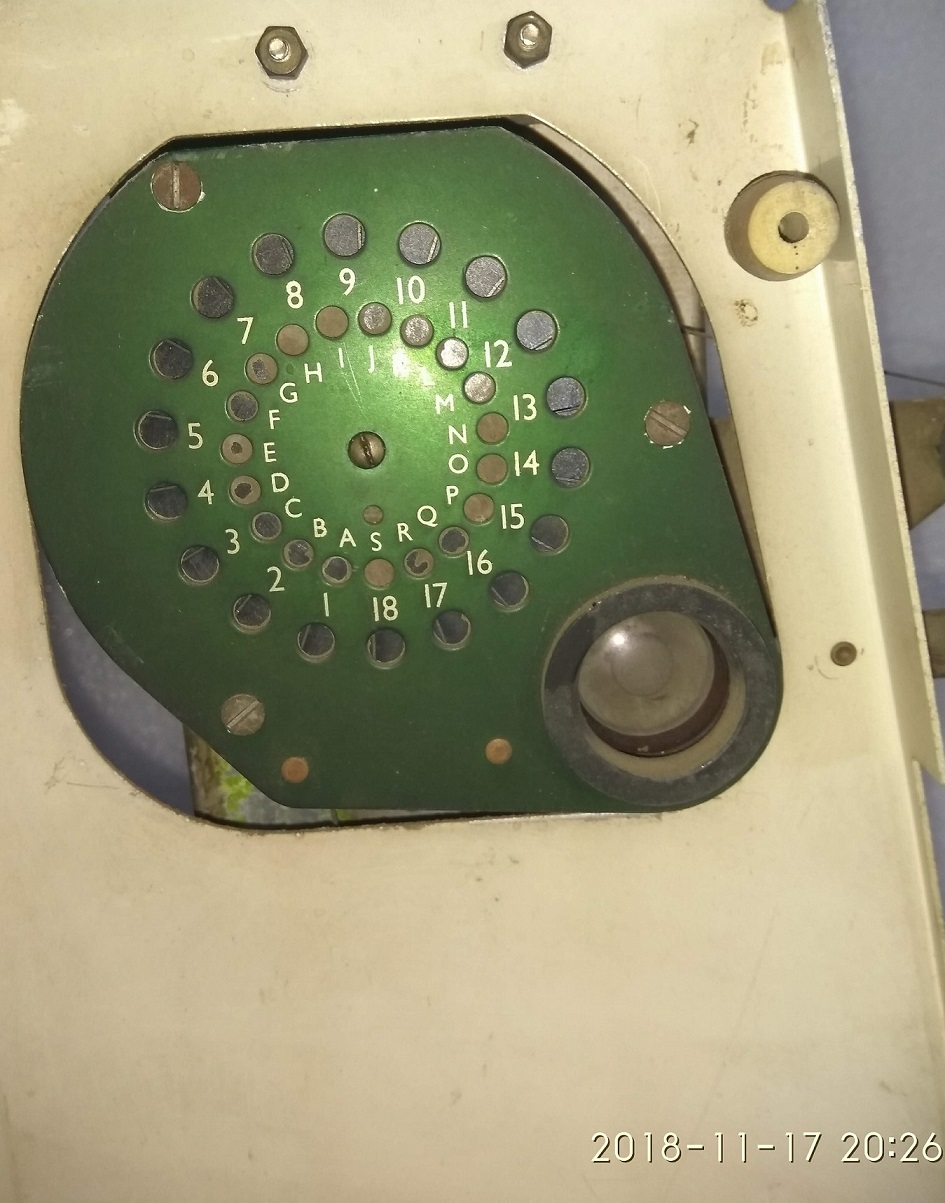

This has very peculiar band indicater in circular disk. Unfortunately the cord is broken and I need some guideance for restoring it, for dial cord and band indicator.
Regards
Uday K
Bangalore India
Pièces jointes
- bush_london_ebs_24_with_u4_36 (256 KB)

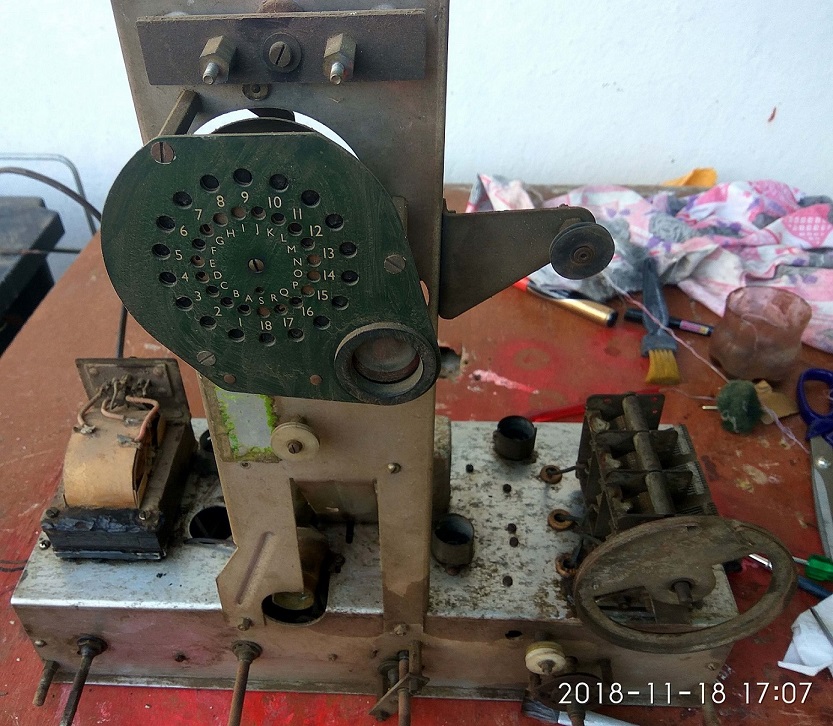

- Chassis front view without dial glass (256 KB)
- chassis_front_view (199 KB)
- chassis_front_view_without_dial_glass (256 KB)
Uday Kalburgi, 04.Dec.18
