• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Cadillac Div.

• Anno
• 1954/1955

• Categoria
• Autoradio, eventualmente con registratore a cassette o giradischi

• Radiomuseum.org ID
• 131616

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 9

• Valvole
• 12BA6 12BE6 12BA6 12AV6 12AV6 6V6GT 6V6GT 12AU7 0Z4

• Principio generale
• Supereterodina con stadio RF; ZF/IF 262 kHz; 2 Stadi BF

• N. di circuiti accordati
• 7 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Solo onde medie (OM).

• Tensioni di funzionamento
• Batteria di accumulatori, per tutto (es. autoradio, radio amatoriali) / Storage Battery 12 Volt

• Altoparlante
• AP magnetodinamico ellittico (magnete permanente e bobina mobile).

• Materiali
• Mobile di metallo

• Radiomuseum.org
• Modello: 7264165 - Cadillac Div.

• Forma
• Chassis o in scatola da montaggio

• Annotazioni

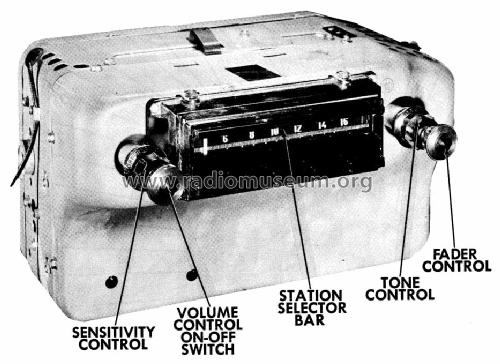

• The models 7264165 and 7264185 from Cadillac Division (Cadillac Motor Car) of General Motors Corp., Detroit are storage battery operated custom-built automotive superheterodyne receivers for 1954 Cadillac Automobiles. They have a vibrator (Interrupter) and the same schematic with push-pull. See also Beitman Radio Diagrams Vol. 14, 1954 for brand United Motors Service (Delco). As a reference we have to list both brands.

• Riferimenti schemi
• Beitman Radio Diagrams Vol. 14, 1954

• Letteratura / Schemi (1)
• Photofact Folder, Howard W. SAMS (Date 2-55, set 267, folder 2)

• Autore
• Modello inviato da Ernst Erb. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 36 modelli, di cui 9 con immagini e 36 con schemi.
  Elenco delle radio e altri apparecchi della Cadillac Div.
