• País
• Canada

• Fabricante / Marca
• Canadian General Electric (Canada) (C.G.E. or CGE); Toronto, ON

• Año
• 1941/1942

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 94173

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 7

• Válvulas
• 6SK7 6SA7 6SK7 6SQ7 6U5 6F6G 5Y4G

• Principio principal
• Superheterodino en general; ZF/IF 455 kHz

• Gama de ondas
• OM y más de dos OC

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 105 - 125 Volt

• Altavoz
• Altavoz electrodinámico (bobina de campo) / Ø 6 inch = 15.2 cm

• Material
• Madera

• de Radiomuseum.org
• Modelo: KL-70 - Canadian General Electric

• Forma
• Sobremesa de botonera.

• Ancho, altura, profundidad
• 22 x 13 x 10.5 inch / 559 x 330 x 267 mm

• Anotaciones

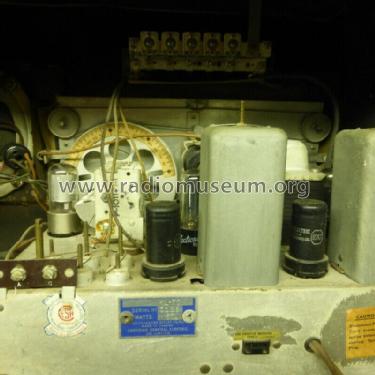

• The Canadian General Electric model KL-70 is a 7-tube table radio for standard broadcast and shortwave reception. Model KL-70 and KL-76 share the same schematic as the RCA Victor model A-25 and A-38.

• Referencia esquema
• Radio College of Canada

• Documentación / Esquemas (1)
• Radio College of Canada (RCC) (Individual Circuit Service, 1927-1953)

• Documentación / Esquemas (2)
• Table Top Radios Vol. 4 Stein 2003 (p.60)

• Autor
• Modelo creado por Vitor Oliveira. Ver en "Modificar Ficha" los participantes posteriores.
