7T10 Ch= 5K1

• País
• Canada

• Fabricante / Marca
• Canadian Admiral Co. Ltd; Long Branch, Ont.

• Año
• 1947/1948

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 160173

• Imágenes

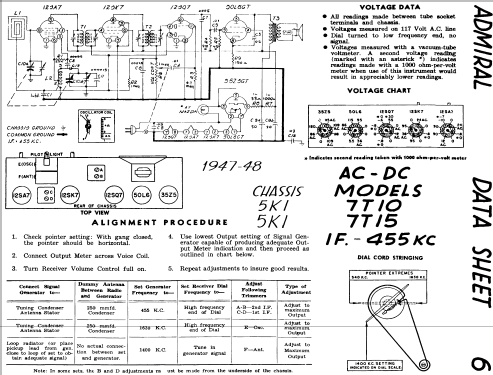

• Esquemas

Previous Next

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 5

• Válvulas
• 12SA7 12SK7 12SQ7 50L6GT 35Z5GT

• Principio principal
• Superheterodino en general; ZF/IF 455 kHz

• Número de circuitos sintonía
• 6 Circuíto(s) AM

• Gama de ondas
• OM (onda media) solamente

• Tensión de funcionamiento
• Red: Aparato AC/DC. / 117 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 5 inch = 12.7 cm

• Material
• Plástico moderno (Nunca bakelita o catalina)

• de Radiomuseum.org

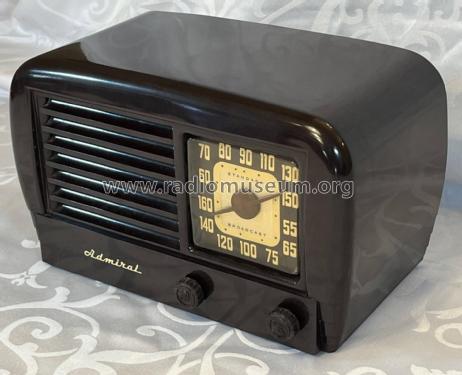

• Modelo: 7T10 Ch= 5K1 - Canadian Admiral Co. Ltd; Long

• Forma
• Sobremesa de tamaño mediano sin botonera <= 35 cm. (Incluso portables pero sólo con alimantación por red).

• Ancho, altura, profundidad
• 13 x 8 x 7 inch / 330 x 203 x 178 mm

• Anotaciones

• Built-in loop antenna. For the USA we have two versions of this model: one with only Octal tubes, one with mixed Octal and Loctal line-up. There are also differences between the regular and the UL chassis (explained in Rider's and Beitman), and versions with suffix -N (to date unknown).

  The only currently known differences between US and Canada models are the manufacturer part numbers for loop antenna, 1st and 2nd IF transformer (replacing US 'B' with 'X').

  The 7T10 probably also was availabe with the different colors like in the USA:

  • 7T10E = ebony / black
  • 7T10M = mahogany
  • 7T10C = ivory

  Uses Mazda #47 dial lamp.

• Mencionado en
• Radio College of Canada (RCC) (Admiral Pages 6, 11)

• Documentación / Esquemas (4)
• Table Top Radios Vol. 4 Stein 2003 (page 35.)
