Capehart 1006-W Ch= C-287

Farnsworth Television & Radio Corp. - see also Capehart

Données
Forum
Images
Collections

  • Année
  • 1950/1951
  • Catégorie
  • Radio - ou tuner d'après la guerre 1939-45
  • Radiomuseum.org ID
  • 35056

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de tubes
  • 8
  • Principe général
  • Super hétérodyne avec étage HF; FI/IF 455/10700 kHz
  • Circuits accordés
  • 7 Circuits MA (AM)     9 Circuits MF (FM)
  • Gammes d'ondes
  • PO et FM
  • Particularités
  • Tourne disque avec changeur
  • Tension / type courant
  • Alimentation Courant Alternatif (CA) / 60 Hz, 117V = 110 -120 Volt
  • Haut-parleur
  • HP dynamique à aimant permanent + bobine mobile / Ø 11.875 inch = 30.2 cm
  • Puissance de sortie
  • 4 W (qualité inconnue)
  • Matière
  • Boitier en bois
  • De Radiomuseum.org
  • Modèle: Capehart 1006-W Ch= C-287 - Farnsworth Television & Radio
  • Forme
  • Console avec pieds bas < 50% de la hauteur
  • Remarques

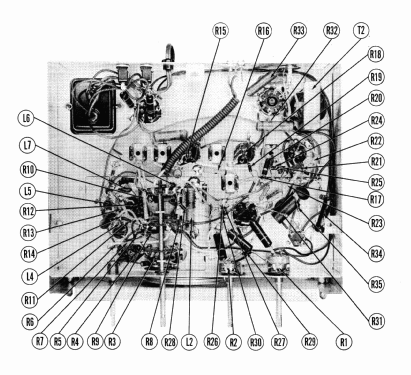

  • Capehart model 1006W is an AC operated combination phono-radio, AM-FM superheterodyne receiver with loop antenna. According to SAMS Photofact Date 5-51, set 132, folder 5, the following Capehart models, made by Farnsworth Television and Radio Corp., fort Wayne, Indiana use the chassis C-296: 1005B, 1005M and 1005W. The chassis C-287 (on the same sheet) use the models 1006B, 1006M and 1006W. All models have a built in AM loop antenna. We don't know the difference of the chassis except the dial glass.

  • Source extérieure
  • Ernst Erb
  • Source du schéma
  • Rider's Perpetual, Volume 22, covering 1951
