• País
• Estados Unidos

• Fabricante / Marca
• Apex Electric, Pool; Chicago; US Radio & Television Corp.; Marion; (US Radio&Refrigeration)

• Año
• 1935 ?

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 35137

• • alternative name: Apex Electric Mfg. || Case Electric || Melrose || United States Radio & T

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 11

• Válvulas
• 6K7 6L7 6C5 6K7 6G5 6H6 6F5 6C5 6F6 6F6 5Z3

• Principio principal
• Superheterodino con paso previo de RF; ZF/IF 262,5 kHz

• Número de circuitos sintonía
• 7 Circuíto(s) AM

• Gama de ondas
• OM y más de dos OC

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 110-115 Volt

• Altavoz
• Altavoz electrodinámico (bobina de campo) / Ø 12 inch = 30.5 cm

• Material
• Madera

• de Radiomuseum.org

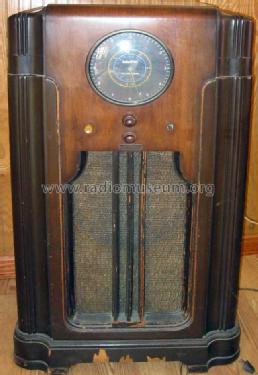

• Modelo: Case 1101 Radio Vogue Ch= 110 RSME Tell Time Tuning - Apex Electric, Pool; Chicago;

• Forma
• Consola en general

• Ancho, altura, profundidad
• 24 x 41 x 12 inch / 610 x 1041 x 305 mm

• Anotaciones

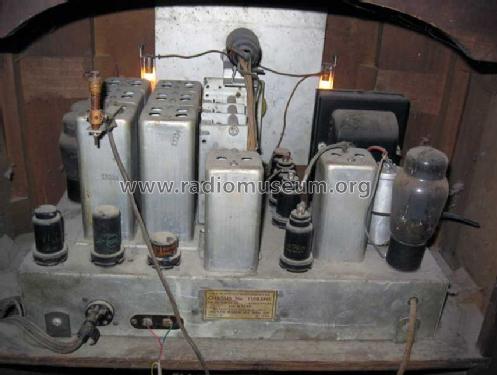

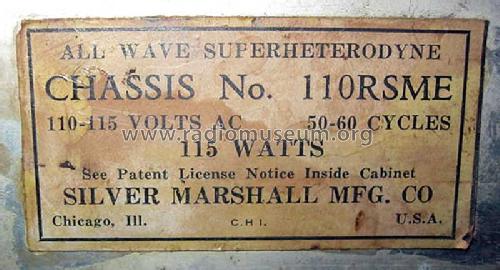

• Tuning eye; push-pull AF output stage. The chassis 110RSME is from Silver Marshall Mfg. Co. in Chicago. See also the model shape 1101 with this chassis. The round scale has at its outer ring a scale like a clock and the pointer consists of two fingers, used to show the tuning - and therefore it is called "Tell Time Tuning". The scale shows also "Radio Vogue" as a trade mark. The most inner scale reads 8 - 21 mc, followed by 4 - 10 mc (yellow), l.5 - 4.2 mc (green) and 540 - 1550 kc.

• Ext. procedencia de los datos
• Ernst Erb

• Referencia esquema
• Rider's Perpetual, Volume 7 = 1936 and before

• Otros modelos

• Donde encontrará 226 modelos, 89 con imágenes y 130 con esquemas.
