• Pays
• Espagne

• Fabricant / Marque
• Castilla; Madrid

• Année
• 1953

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 81347

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 5

• Lampes / Tubes
• UCH42 UF41 UBC41 UL41 UY41

• Principe général
• Super hétérodyne (en général); FI/IF 452 kHz

• Gammes d'ondes
• PO et OC

• Tension / type courant
• Appareil tous courants (CA / CC) / 110, 127 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• Matière
• Boitier en bakélite

• De Radiomuseum.org

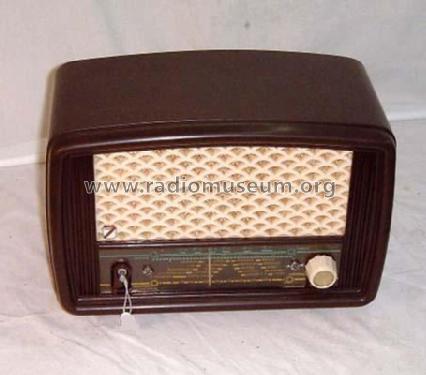

• Modèle: H221U - Castilla; Madrid

• Forme
• Modèle de table sans poussoirs, modèle cheminée

• Poids net
• 4 kg / 8 lb 13 oz (8.811 lb)

• Schémathèque (1)
• -- Original-techn. papers.

• Auteur
• Modèle crée par Juan Antonio Pardo-Alonso. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 29 modèles d'appareils, 29 avec des images et 12 avec des schémas.
