• Country
• France

• Manufacturer / Brand
• Radio-Célard, Ergos, Célard-Ergos; Grenoble, Nice, Paris

• Year
• 1956/1957

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 138161

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• DK96 DF96 DAF96 DL96

• Main principle
• Superheterodyne (common)

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Power type and voltage
• Dry Batteries / 2 x 1.5 & 1 x 67.5 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: Minicapte Piles - Radio-Célard, Ergos, Célard-

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 227 x 174 x 35 mm / 8.9 x 6.9 x 1.4 inch

• Notes

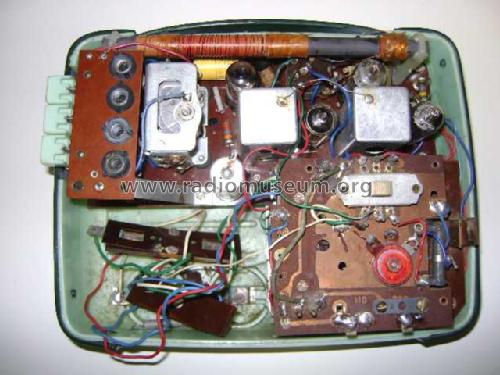

• Cadre ferrite et antenne téléscopique intégrés. Montage sur circuits imprimés. Clavier 3 touches.

  L'appareil peut être alimenté sur secteur en remplacant la pile HT par une boîte secteur.

  Coffret polystyrol, 4 teintes : ivoire, vert, gris, corail.
  Housse avec courroies, 1850 Fr.
  Boîte secteur 67.5 volts, 2500 Fr.

  Ce modèle a été également offert avec alimentation mixte, voir Minicapte Piles-Secteur.

  Voir aussi le modèle précédent Mini Capte avec clavier 4 touches dont arret.

• Net weight (2.2 lb = 1 kg)
• 2.5 kg / 5 lb 8.1 oz (5.507 lb)

• Price in first year of sale
• 19,500.00 FRF

• Mentioned in
• -- Original prospect or advert (Dépliant gamme 1957)

• Literature/Schematics (1)
• -- Schematic

• Author
• Model page created by Eddy Rischmann. See "Data change" for further contributors.
