Oscilloscope 175P7

Centrad; Annecy

Data
Forum
Pictures
Collections

  • Year
  • 1963
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 121333

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 14
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 130; 220; 240 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Oscilloscope 175P7 - Centrad; Annecy
  • Shape
  • Tablemodel, high profile (upright - NOT Cathedral nor decorative).
  • Dimensions (WHD)
  • 260 x 210 x 440 mm / 10.2 x 8.3 x 17.3 inch
  • Notes
  • 7 cm single channel oscilloscope; up to 6 MHz, time: 0,5 S to 0,2 µS.
    + THT 2500 V obtenu par un multiplicateur de tension type Greinacher réalisé sous 50 Hz à l'aide de 12 diodes silicium 800 V.
    - THT 1100 V obtenu par un multiplicateur même type à l'aide de 6 diodes silicium 800 V.
    Les modèles 175P7 et 175P10 ont le même schéma de principe. Ils sont différenciés par le tube cathodique de diamètre différent (P7 = 7cm; P10 = 10 cm). Voir aussi 175P10.
  • Net weight (2.2 lb = 1 kg)
  • 13 kg / 28 lb 10.1 oz (28.634 lb)
  • Mentioned in
  • FR "Television" No 162 March/April 1966
  • Literature/Schematics (1)

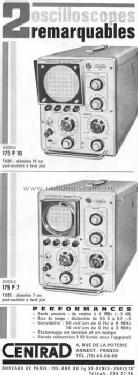

  • -- Original prospect or advert
  • Author
  • Model page created by a member from A. See "Data change" for further contributors.
