Generatore Modulato 202
CGE, Compagnia Generale di Elettricità; Milano
- Country
- Italy
- Manufacturer / Brand
- CGE, Compagnia Generale di Elettricità; Milano
- Year
- 1960 ??
- Category
- Service- or Lab Equipment
- Radiomuseum.org ID
- 225153
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 1
- Valves / Tubes
- ECC81
- Power type and voltage
- Alternating Current supply (AC) / 110-280 Volt
- Loudspeaker
- - - No sound reproduction output.
- Material
- Metal case
- from Radiomuseum.org
- Model: Generatore Modulato 202 - CGE, Compagnia Generale di
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 270 x 205 x 85 mm / 10.6 x 8.1 x 3.3 inch
- Notes
-
Generatore modulato AM per la taratura di apparecchi radio, con frequenze da 425 kHz a 110 MHz, suddivise in 6 gamme con copertura continua. Modulazione B.F. a 400 Hz e 1000 Hz, utilizzabile separatamente dalla A.F.
- Net weight (2.2 lb = 1 kg)
- 4.2 kg / 9 lb 4 oz (9.251 lb)
- Author
- Model page created by Gianluigi Miazzi. See "Data change" for further contributors.
- Other Models
-
Here you find 323 models, 260 with images and 238 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from CGE, Compagnia Generale di Elettricità; Milano
Collections
The model Generatore Modulato is part of the collections of the following members.
Forum contributions about this model: CGE, Compagnia: Generatore Modulato 202
Threads: 1 | Posts: 1

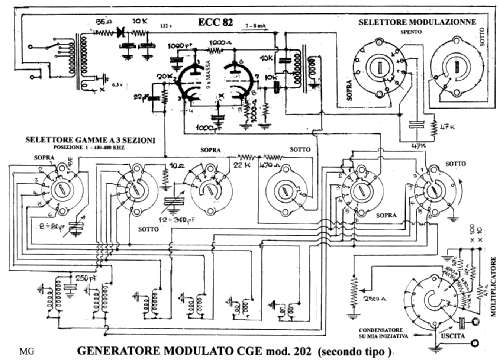

.Ho deciso di ricavare lo schema di questo generatore un mese fa, quando, pur essendo già in possesso di uno di questi apparecchi, ne ho acquistato un altro in un mercatino, e ho riscontrato notevoli differenze fra i due, specie sul commutatore. L' impresa mi è costata parecchio lavoro e impegno. Chiamerò “PRIMO TIPO” quello acquistato ultimamente e “SECONDO TIPO” quello già in mio possesso. La prima differenza è visibile esternamente, per i piedini di appoggio che per il primo tipo sono sporgenti, in lamierino sagomato, quello a sinistra nella foto dei due contenitori, mentre l' altro modello appoggia su quattro piedini sagomati sul contenitore. Le altre differenze sono logicamente nella parte elettronica, e spero si vedano dalle foto visibili nella pagina del modello, che sono tutte inerenti a questo lavoro meno le prime tre. Il commutatore del primo tipo è costituito da 2 sezioni e 4 rotori, mentre il secondo di sezioni ne ha 3 con 6 rotori. Inoltre nel primo le resistenze sono quelle non unificate, a tinta unica, mentre nel secondo seguono il codice colori. Ad ogni modo stabilire quale sia nato prima non è facile, forse il primo tipo, per via del commutatore più compatto. Mischis Gianfranco
Gianfranco Mischis, 27.Nov.16
