• Country
• France

• Manufacturer / Brand
• Christophe; Nancy

• Year
• 1955 ??

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 248896

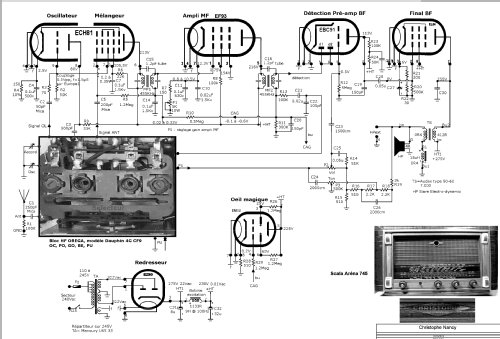

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 6

• Valves / Tubes
• ECH81 EF93 EBC91 EL84 EM34 EZ80

• Main principle
• Superheterodyne (common); ZF/IF 455 kHz; 2 AF stage(s)

• Wave bands
• Broadcast, Long Wave and 2 x Short Wave.

• Power type and voltage
• Alternating Current supply (AC) / 110-245 Volt

• Loudspeaker
• Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 17 cm = 6.7 inch

• Material
• Wooden case

• from Radiomuseum.org
• Model: Inconnu - Unknown 2 Cadran Arena 745 - Christophe; Nancy

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 550 x 310 x 230 mm / 21.7 x 12.2 x 9.1 inch

• Notes

• Détail de l'équipement :
  Bloc accord Oréga Dauphin type 4G
  Cadran Arena 745
  Haut-parleur Siare Electro Dynamic à bobine d’excitation (1133 Ω)
  Transfo de sortie Audax Type 50-60, marqué 7.000
  Transfo d'alimentation Manoury U66 33

  5 boutons de commande en façade, de gauche à droite :

  • Potar grave/aigüe
  • Potar volume + on/off
  • CV d'accord stations
  • Switch de commutation de gammes (OC, PO, GO, BE + PU)
  • Potar (5K 10W) ??? qui semble régler le gain MF

  Le type de tube indicateur d'accord EM34 n'est pas certain, c'est peut être un autre type en culot octal.

  Consommation du poste : 67 W (71 VA) 0.3 A en 241 VAC.

  Il est possible que TSF Chistophe n'est qu'un revendeur.

• Net weight (2.2 lb = 1 kg)
• 8.4 kg / 18 lb 8 oz (18.502 lb)

• Author
• Model page created by Jean Marchal. See "Data change" for further contributors.

• Other Models

• Here you find 3 models, 2 with images and 1 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
  All listed radios etc. from Christophe; Nancy
