Oscilloscope OCT361

Model OCT361 is a single beam portable oscilloscope made by the CRC of Saint Etienne, near Lyon.
Mainly transistorised it still uses an EC1000 on the input stage and a 7586 nuvistor generates the sweeping sawtooth.

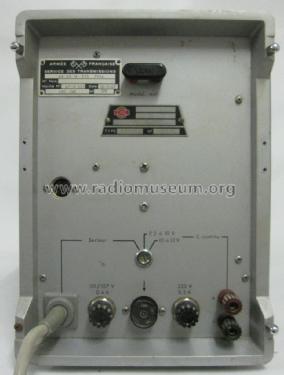

It can work on AC line 110/127/220V (+/- 10%, 50 à 400Hz, S= 26VA) or with an external batterie 7,2-10V or 10-12V (~2,25A). The power supply is based on a inverter with 2 x ASZ15 with multiple output +/-10, -25, +50, -720 and +3300V.

The 75mm CRT is a F8045P31 (green short persistence).

Vertical amplifier with 180nS delay line and 40nS risetime:
- 5mV - 20mV/division only AC bandwidth 10Hz-8MHz -3dB
- 50mV - 20V/division  AC/DC bandwidth 0-9MHz.

This instrument was also used by the French army.

----------------------------------------------------------------

Oscilloscope portable monotrace OCT361 de marque CRC / Saint-Etienne.
Bien que grandement transistorisé l'étage d'entrée utilise une triode EC1000 et la base de temps un générateur de rampe avec un nuvistor 7586.

Alimentation secteur 110/127/220V (+/- 10%, 50 à 400Hz, S= 26VA) ou alimentation avec une batterie externe 7,2-10 V ou 10-12V (~2,25A). L'alimentation utilise un onduleur composé de 2 x ASZ15 et à sorties multiples +/-10, -25, +50, -720 and +3300V.
Il utilise un tube cathodique de 75mm à fond plat type F8045P31 (persistance verte courte).

Amplificateur vertical avec ligne à retard 180nS temps de montés 40nS:
- 5mV - 20mV/division bande passante 10Hz-8MHz
- 50mV - 20V/division  bande passante 0-9MHz.

Cet instrument a également été utilisé par l'armée française.
