Fiver 516 516-BF variant 1 (common)

• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Crosley Radio Corp.; Cincinnati (OH)

• Anno
• 1935–1937

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 36377

• Immagini
• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 5

• Valvole
• 6D6 6D6 76 6B5 80

• Principio generale
• Supereterodina (in generale); ZF/IF 450 kHz; 1 Stadi BF

• N. di circuiti accordati
• 6 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Onde medie (OM) e tropicali/polizia/prime TV (75-200m) .

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 100 - 125 Volt

• Altoparlante
• AP elettrodinamico (bobina mobile e bobina di eccitazione/di campo) / Ø 5 inch = 12.7 cm

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: Fiver 516 516-BF [variant 1 ] - Crosley Radio Corp.;

• Forma

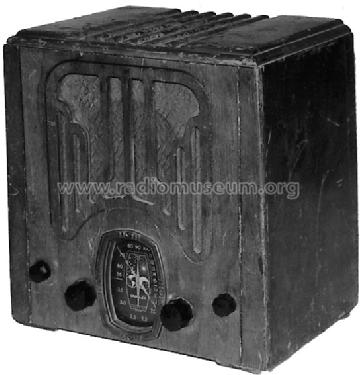

• Soprammobile verticale con decorazioni (Tombstone).

• Annotazioni

• Riders shows the models 516, 5516 and 6516 for the same schematic. The sticker for the tube layout in the sets show "Fiver" ... 516-BF, Model 529 = 5516-AH, Model 537 Console = 5516-MG and Model 525 = 6516-BB. On the 516-BF you find the plate with only "516" but also a stamp on the back of the cabinet: "6BF".

  There are at least two different forms of the grille of the cabinet. Since we don't know a difference for the model name we have created two variants. Please be careful where you place your pictures.

  The mentioned price was valid for season 36/37.

• Prezzo nel primo anno
• 19.99 $

• Fonte esterna dei dati
• Ernst Erb

• Fonte dei dati
• Collector's Guide to Antique Radios 4. Edition

• Riferimenti schemi
• Rider's Perpetual, Volume 7 = 1936 and before

• Bibliografia
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Letteratura / Schemi (1)
• Table Top Radios Vol. 1 Stein 98 (page 55.)

• Letteratura / Schemi (2)
• Cathedral & Tombstone Radios (page 84.)

• Letteratura / Schemi (3)
• Radio Today (and Television) (1936-11)
