63TJ Victory Model
Crosley Radio Corp.; Cincinnati (OH)
- País
- Estados Unidos
- Fabricante / Marca
- Crosley Radio Corp.; Cincinnati (OH)
- Año
- 1946
- Categoría
- Radio - o Sintonizador pasado WW2
- Radiomuseum.org ID
- 279238
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 6
- Principio principal
- Superheterodino en general; ZF/IF 455 kHz; 2 Etapas de AF
- Gama de ondas
- OM y OC
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 60 to 60 cycles, 105-125 Volt
- Altavoz
- Altavoz electrodinámico (bobina de campo) / Ø 6 inch = 15.2 cm
- Potencia de salida
- 3 W (max.)
- Material
- Madera
- de Radiomuseum.org
- Modelo: 63TJ Victory Model - Crosley Radio Corp.;
- Forma
- Sobremesa apaisado (tamaño grande).
- Ancho, altura, profundidad
- 16 x 9.75 x 8 inch / 406 x 248 x 203 mm
- Anotaciones
-

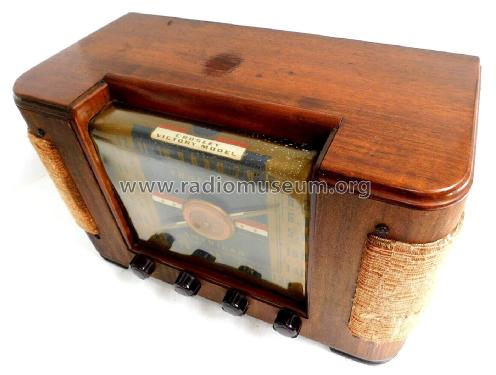

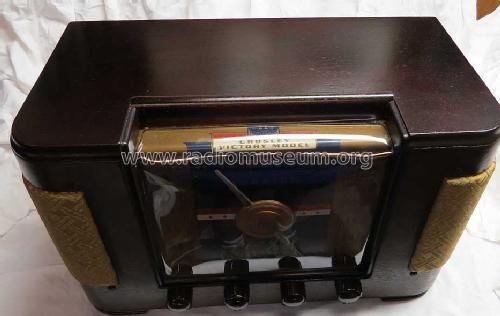

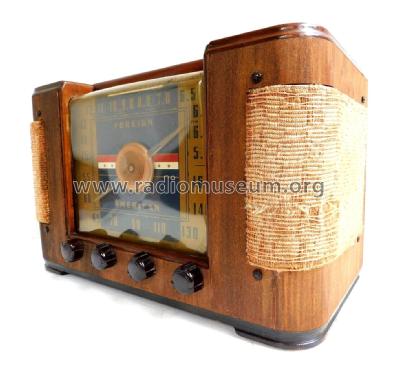

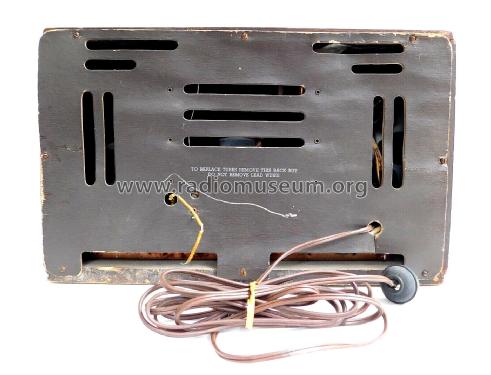

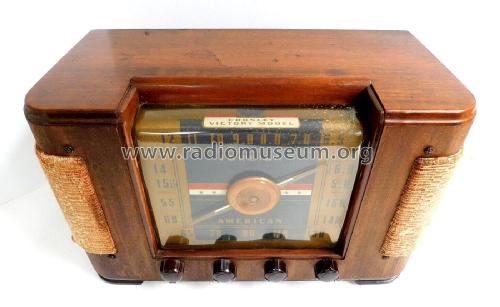

The Crosley 63TJ "Victory Model" is an AC operated, 6 tube BC and SW band receiver. Has built-in loop antenna with provisions for connecting an external antenna. The RED wire extending from the back is the antenna wire, the yellow wire is the ground wire.

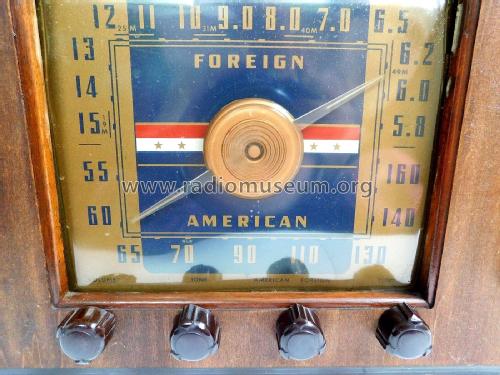

Band Frequency Ranges are as follows:
BC Band.............550 - 1600kHz
SW Band............5.2 - 15.0MHz
- Mencionado en
- Crosley Radio Service Manual: 1943 Sets and Earlier (Pages 170, 171)
- Documentación / Esquemas (1)
- - - Manufacturers Literature (Crosley Supplement No. 300)
- Documentación / Esquemas (2)
- Rider's Perpetual, Volume 14 = covering up to late 1942 (C=1944) (Crosley Section, pages 14-29, 14-30)
