DU-17CHB Ch= 356-1
Crosley Radio Corp.; Cincinnati (OH)
- Pays
- Etats-Unis
- Fabricant / Marque
- Crosley Radio Corp.; Cincinnati (OH)
- Année
- 1952 ?
- Catégorie
- Récepteur de télévision ou moniteur
- Radiomuseum.org ID
- 351420
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 22
- Lampes / Tubes
- 6CB6 12AV7 or 12AT7 6AU6 6AU6 6AU6 6CB6 6AL5 6CB6 6C4 6AU6 6AU6 6AL5 6AV6 6W6GT 6SL7GT 6BL7GT 6SN7GT 6CD6G 6W4GT 1B3GT 5U4G 17CP4
- Principe général
- Super hétérodyne avec étage HF
- Gammes d'ondes
- Bandes en notes
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 60 Hz, 117V = 110 -120 Volt
- Haut-parleur
- HP dynamique à électro-aimant (électrodynamique) / Ø 10 inch = 25.4 cm
- Matière
- Boitier en bois
- De Radiomuseum.org
- Modèle: DU-17CHB Ch= 356-1 - Crosley Radio Corp.;
- Forme
- Console de forme générique
- Remarques
-
Crosley model DU-17CHB is a 17” b/w TV with US standard VHF tuner channels 2 thru 13.
Equipped with chassis 356-1, VHF tuner AA-152132 and picture tube 17CP4.
- Schémathèque (1)

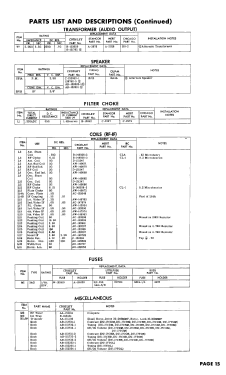

- Photofact Folder, Howard W. SAMS (Set 152, folder 2A, dated 1951)
- Schémathèque (3)
- Photofact Folder, Howard W. SAMS (Set 168, folder 6, dated 5-52)
- Auteur
- Modèle crée par Dirk Taekels. Voir les propositions de modification pour les contributeurs supplémentaires.
