• Pays
• Allemagne

• Fabricant / Marque
• DEBEG, Deutsche Betriebsges.f.drahtlose Telegraphie mbH;

• Année
• 1965

• Catégorie
• Récepteur commercial (peut inclure bandes amateurs)

• Radiomuseum.org ID
• 74920

• • Brand: Deutsche Betr-ges.f.drahtl.Telegraphie mbH

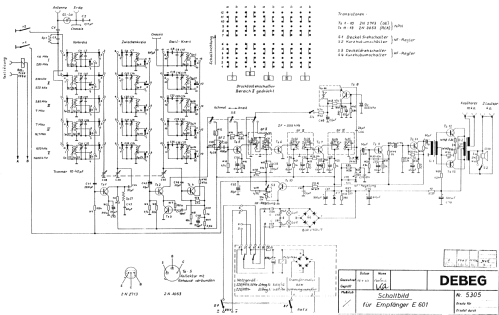

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 13

• Semi-conducteurs
• 2N2713 2N3053

• Principe général
• Super hétérodyne avec étage HF; FI/IF 555 kHz; 2 Etage(s) BF

• Circuits accordés
• 11 Circuits MA (AM)

• Gammes d'ondes
• Bandes en notes

• Tension / type courant
• Secteur et Piles (tous types). / 24/110/220 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• Puissance de sortie
• 1 W (qualité inconnue)

• Matière
• Boitier métallique

• De Radiomuseum.org
• Modèle: E601 - DEBEG, Deutsche Betriebsges.f.

• Forme
• Modèle de table générique

• Dimensions (LHP)
• 550 x 270 x 260 mm / 21.7 x 10.6 x 10.2 inch

• Remarques

• Grenzwellen- bzw. Seefunk-Notempfänger

  Frequenzbereiche:

  • 230 - 520 kHz
  • 600 - 1640 kHz
  • 1,64 - 2,85 MHz
  • 2,8 - 7 MHz
  • 7 - 16,7 MHz

  Betriebsarten:  A1/A3

  Transistoren: 10× 2N2713, 3× 2N3053

  Gebaut von Siemens?

• Poids net
• 14 kg / 30 lb 13.4 oz (30.837 lb)

• Source
• Radiokatalog Band 2, Ernst Erb

• Schémathèque (1)
• -- Original-techn. papers.
