Stereo Cassette Tape Deck DR-F8

Denon (Marke / brand)

Données
Forum
Images
Collections

  • Année
  • 1982
  • Catégorie
  • Enrégistreur et/ou reproducteur son/video
  • Radiomuseum.org ID
  • 152014

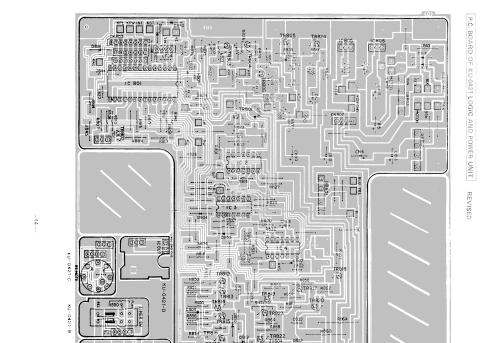

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de transistors
  • Semi-conducteurs présents
  • Semi-conducteurs
  • Principe général
  • Amplification audio
  • Gammes d'ondes
  • - sans
  • Particularités
  • Magnétophone à cassettes; Télécommande par HF ou fil
  • Tension / type courant
  • Alimentation Courant Alternatif (CA) / 100 or 120 or 220 or 240 Volt
  • Haut-parleur
  • - Pour casque ou amplificateur BF
  • Matière
  • Boitier métallique
  • De Radiomuseum.org
  • Modèle: Stereo Cassette Tape Deck DR-F8 - Denon Marke / brand
  • Forme
  • Appareil d'étagère
  • Dimensions (LHP)
  • 434 x 117 x 320 mm / 17.1 x 4.6 x 12.6 inch
  • Remarques

  • Front loading 3-Head 4-track 2-channel hi-fi stereo cassette tape deck with Metal Tape Capability, Dolby B + C, Double Dolby NR Circuits, MPX Filter, microprocessor controlled FTS tuning system. 3-Digit Mechanical Counter, Analog VU meters, Peak Indicator. Auto Shutoff. Line in/Line out RCA sockets. 2 Jacks for microphone and a headphone jack. Wired Remote Control.

    Specification
    Heads                                   Recording/Playback combination head (hard permalloy)
                                                 Erase head (Ferrite)
    Motors                                  Quartz lock Flat-Twin direct drive motor (for capstan)
                                                 DC motor (for reel winding)
    Tape speed                           4.8 cm/sec.
    Fast forward, rewind time      Approx. 90 sec. with a C-60 cassette tape
    Recording Bias                     Approx. 105 KHz
    Overall S/N ratio                   Dolby B ON  more than 67 dB (CCIR/ARM)
      (at 3% THD level)               Dolby C ON  more than 73 dB (CCIR/ARM)
    Overall frequency response 25-21,000 Hz ± 3 dB (at —20 dB METAL tape)
                                                 30-20,000 Hz ± 3 dB (at —20 dB Cr02 tape)
                                                 30-19,000 Hz ± 3 dB (at —20 dB LH tape)
    Frequency range                  20-22,000 Hz (at —20 dB METAL tape)
                                                 20-21,000 Hz (at —20 dB Cr02 tape)
                                                 20-20,000 Hz (at —20 dB LH tape)
    Channel separation              More than 40 dB (at 1 KHz)
    Crosstalk                              More than 65 dB (at 1 KHz)
    Wow & flutter                        Less than 0.025% w.rms

  • Poids net
  • 7.5 kg / 16 lb 8.3 oz (16.52 lb)
  • Source
  • -- Collector info (Sammler)
  • Schémathèque (1)
  • - - Manufacturers Literature (Service Manual model DR-F6/F7/F8)
  • Auteur
  • Modèle crée par Franz Scharner. Voir les propositions de modification pour les contributeurs supplémentaires.
