• País
• Japon

• Fabricante / Marca
• Denon (Marke / brand)

• Año
• 1975–1977

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 143906

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de transistores
• Hay semiconductores.

• Semiconductores

• Principio principal
• Superheterodino en general; ZF/IF 10700 kHz

• Gama de ondas
• Solamente FM

• Especialidades
• Hi-Fi equipment

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 130; 220; 240 Volt

• Altavoz
• - Este modelo usa amplificador externo de B.F.

• Material
• Madera

• de Radiomuseum.org
• Modelo: Solid State FM Stereo Tuner TU-500 - Denon Marke / brand

• Forma
• Unidad para estanteria.

• Ancho, altura, profundidad
• 430 x 140 x 350 mm / 16.9 x 5.5 x 13.8 inch

• Anotaciones

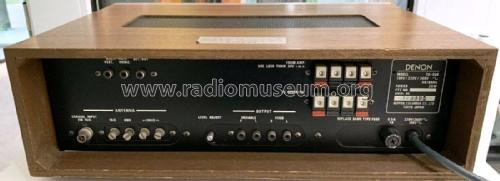

• An stereo hi-fi FM stereo tuner with a revolving drum analogue dial housed in a wooden case. Built-in headphone amplifier (2 x 7mW into 8 Ohm) with rotary volume level control,  left and right VU meters with Meter Selector switch (External, Level, Signal) and a Tuning meter, rotary Tuning control and Balance control (with Push Null Balance), on/off switches for Power, Hi-Blend and Muting, rotary external attenuation switch, and rotary Function switch (Stereo Only/Auto/Mono). On the back, a 75 ohm FM antenna coaxial connector, terminals for FM antennae, RCA phono sockets for Fixed and variable Line output (with rotary Output Level control) and for Multipath output, and terminals for connection from amplifier (< 30 volts RMS) and to Loudspeakers.

  FM-Stereo-Tuner mit integriertem Kopfhörer-Verstärker (2 x 7 mW an 8 Ohm).

  Specfication
  Tuning Range	87.4-108MHz
  Usable Sensitivity	1.7µV (IHF)
  Signal to Noise Ratio	75dB
  AM Suppression	60dB
  Capture Ratio	1.0dB
  Effective Selectivity	80dB
  Image Rejection	110dB
  IF Rejection	110dB
  Spurious Response	110dB
  Frequency Response	20Hz-15kHz +0.2dB,-1.5dB
  Total Harmonic Distortion	MONO:   1kHz 0.2%, 50Hz-10kHz 0.3% STEREO: 1kHz 0.2%, 50Hz-5kHz 0.3%
  FM Stereo Separation	1kHz 45dB, 100Hz-10kHz 40dB
  Antenna	300Ω, 75Ω terminals, 75Ω coaxial connector
  Output Voltage	1V (100% modulation)
  Output Impedance	4.7kΩ
  Variable Output (VARIABLE)	0 - 1.5V
  Output Impedance	200Ω
  Headphones output (Rated voltage)	10mV (8Ω LOAD)

  Power Requirement: 130V/220V/240V, 50Hz/60Hz (Internal switching)
  Power Consumption: 20 Watts

• Peso neto
• 9 kg / 19 lb 13.2 oz (19.824 lb)

• Procedencia de los datos
• -- Original prospect or advert

• Mencionado en

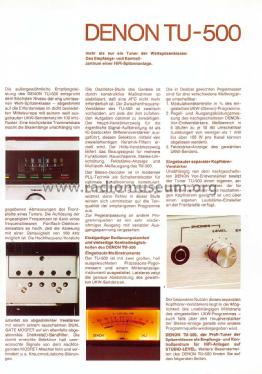

• -- Original prospect or advert (1975 Denon HiFi Komponenten and 1977 Denon Hi-Fi Receiver und Bausteine cataloguess)

• Documentación / Esquemas (1)
• - - Manufacturers Literature (Service Manual TU-500 Solid State FM Stereo Tuner)

• Autor
• Modelo creado por Franz Scharner. Ver en "Modificar Ficha" los participantes posteriores.

• Otros modelos

• Donde encontrará 473 modelos, 467 con imágenes y 49 con esquemas.
  Ir al listado general de Denon (Marke / brand)
