554

Detrola; Detroit (MI)

Datos
Foro
Imágenes
Colecciones

  • Año
  • 1946/1947
  • Categoría
  • Radio - o Sintonizador pasado WW2
  • Radiomuseum.org ID
  • 37366

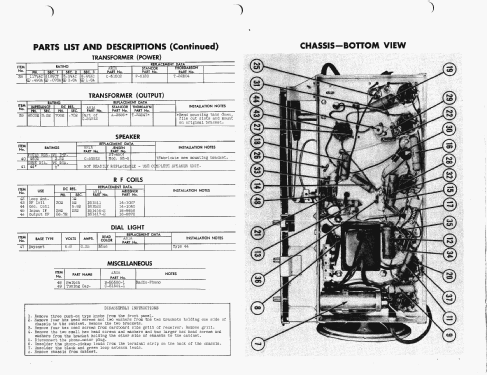

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

 Especificaciones técnicas

  • Numero de valvulas
  • 6
  • Principio principal
  • Superheterodino con paso previo de RF; ZF/IF 455 kHz; 2 Etapas de AF
  • Número de circuitos sintonía
  • 7 Circuíto(s) AM
  • Gama de ondas
  • OM (onda media) solamente
  • Especialidades
  • Tocadiscos con cambiador autom.
  • Tensión de funcionamiento
  • Red: Corriente alterna (CA, Inglés = AC) / 105-125 Volt
  • Altavoz
  • Altavoz electrodinámico (bobina de campo) / Ø 4.75 inch = 12.1 cm
  • Potencia de salida
  • 4 W (unknown quality)
  • Material
  • Madera
  • de Radiomuseum.org
  • Modelo: 554 - Detrola; Detroit MI
  • Forma
  • Sobremesa, caja, normalmente con tapa (panel no inclinado).
  • Anotaciones

  • The Model 554 has a built-in loop antenna as first RF circuit. Output 1 watt undistorted, 4 watts maximum.

    See also similar or identical models Allied Purchasing 554 and Aria 554.

  • Ext. procedencia de los datos
  • Ernst Erb
  • Referencia esquema
  • Rider's Perpetual, Volume 15 = 1947 and before
