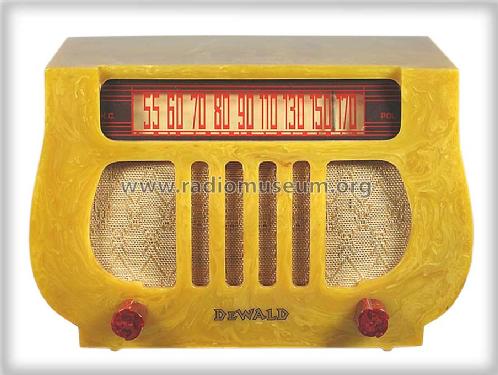

A-501 Harp

• País
• Estados Unidos

• Fabricante / Marca
• DeWald Radio Mfg. Corp., Pierce Airo Inc.

• Año
• 1946

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 37720

• • Brand: Pierce Airo

• Imágenes
• Esquemas

Previous Next

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 5

• Válvulas
• 12SA7 or 12BE6 12SK7 or 12BA6 12SQ7 or 12AT6 50L6 or 50B5 35Z5 or 35W4

• Principio principal
• Superheterodino en general; ZF/IF 455 kHz; 2 Etapas de AF

• Número de circuitos sintonía
• 6 Circuíto(s) AM

• Gama de ondas
• OM (onda media) solamente

• Tensión de funcionamiento
• Red: Aparato AC/DC. / 105 - 125 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 4 inch = 10.2 cm

• Material
• Catalina

• de Radiomuseum.org
• Modelo: A-501 Harp - DeWald Radio Mfg. Corp.,

• Forma
• Radio de diseño, novedosa, aparato de capricho, o de forma rara.

• Ancho, altura, profundidad
• 9.75 x 6.25 x 5.5 inch / 248 x 159 x 140 mm

• Anotaciones
• DeWald on the dial, not on the case. There is a prewar model, too: 501A, which uses partly miniature tubes.
  Colors: brown-yellow, red-yellow or yellow.

• Peso neto
• 2.520 kg / 5 lb 8.8 oz (5.551 lb)

• Ext. procedencia de los datos
• Ernst Erb

• Procedencia de los datos
• Table Top Radios Vol. 1 Stein 98

• Referencia esquema
• Rider's Perpetual, Volume 15 = 1947 and before

• Mencionado en
• Collector's Guide to Antique Radios 4. Edition (Beitman Radio Diagrams 1949)

• Documentación / Esquemas (1)
• Photofact Folder, Howard W. SAMS (Date 9-46, Folder 464-22)

• Documentación / Esquemas (2)
• Plastic Radios - The Antique Radio Collectors' Source Book

• Otros modelos

• Donde encontrará 442 modelos, 195 con imágenes y 344 con esquemas.
