Condensatore variabile Serie EC 3201

Ducati, SSR (Società Scientifica Radio Brevetti Ducati); Bologna

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1939
  • Categoria
  • Parte di radio (ma non modulo a sè stante)
  • Radiomuseum.org ID
  • 120230

 Specifiche tecniche

  • Gamme d'onda
  • - senza
  • Tensioni di funzionamento
  • Alimentazione non richiesta
  • Altoparlante
  • - - Nessuna uscita audio.
  • Materiali
  • Mobile di metallo
  • Radiomuseum.org
  • Modello: Condensatore variabile Serie EC 3201 - Ducati, SSR Società
  • Forma
  • Diverse forme (descritte nelle note).
  • Dimensioni (LxAxP)
  • 94 x 54 x 68 mm / 3.7 x 2.1 x 2.7 inch
  • Annotazioni

  • Condensator variabile di precisione fresato, per applicazione nel campo delle onde corte e ultracorte e in particolare nella televisione.

    Esiste in versioni diverse, per esempio EC 3201.20, EC 3201.17 etc.

    Hochwertiger Drehkondensator 500 pF, 1000 V. Stator und Rotor jeweils aus massivem Aluminium gefräst, Rotor kreisförmige Platten, Stator aber unsymmetrisch, Isolation mittels zweier Glasstäbe, Rotor durchgängige 6-mm-Bohrung.

    Verschiedene Ausführungen.

  • Peso netto
  • 0.4 kg / 0 lb 14.1 oz (0.881 lb)
  • Bibliografia
  • La Radio per Tutti / XI Mostra Nazionale della Radio 1939
  • Autore
  • Modello inviato da Wolfgang Eckardt. Utilizzare "Proponi modifica" per inviare ulteriori dati.

 Collezioni | Musei | Letteratura

Collezioni

Il modello Condensatore variabile fa parte delle collezioni dei seguenti membri.

 Forum

Discussioni nel forum su questo modello: Ducati, SSR Società: Condensatore variabile Serie EC 3201

Argomenti: 1 | Articoli: 6

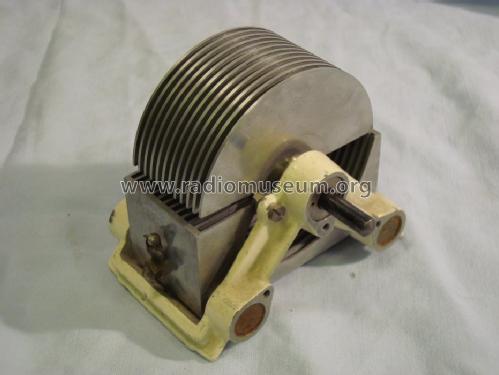

Ich fand einen Drehkondensator, hergestellt von DUCATI (Italia). Mit 500pF erst einmal etwas völlig Normales. Die Bauart ist aber so aufwändig, sieht aus, wie "aus dem Vollen" gefräst, mit Kugellagern, kreisförmiger Plattenschnitt, Aufhängung des Stators an 2 Glasstäben.

Von oben gesehen:

Und hier die Unterseite:

Wer kann hierzu ein paar Informationen liefern, die mich interessieren würden:
- warum so aufwändig hergestellt?
- warum für 1000 V (Sender?) ?
- wann hergestellt?
- wozu verwendet?

Für'n Kofferradio sicher nicht optimal geeignet.....

Für Antworten bedankt sich

Wolfgang Eckardt

 Nachtrag: Dieser Drehko muss auf jeden Fall vor 1952 entstanden sein, da ich ihn  von einem mir freundlich gesonnenen Radiobastler geschenkt bekam, als ich damals mein erstes Radio - ein Einkreiser - als "Newcomer"  zusammenbastelte. (Existiert leider nicht mehr....!)
W.E.

Wolfgang Eckardt, 17.Oct.07

Weitere Posts (6) zu diesem Thema.
